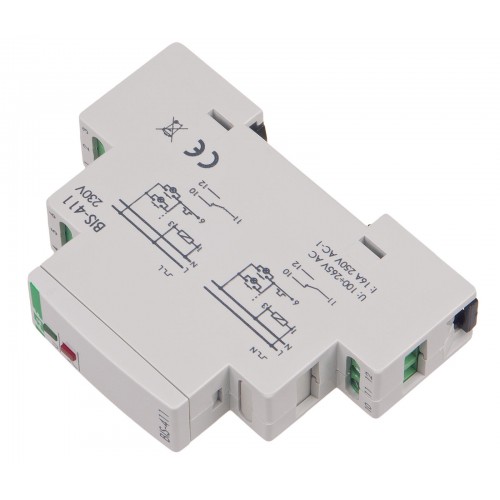

Импульсное реле BIS-411, 16А

Модель:BIS-411
  • Импульсное реле BIS-411, 16А
  • Импульсное реле BIS-411, 16А
  • Импульсное реле BIS-411, 16А
  • Цена: 461.73 грн.

Напряжение питания 230 В AC, макс. нагрузка 16 A, контакт 1 NO/NC

Назначение: электронное импульсное реле BIS-411 дает возможность включать освещение или другое оборудование из нескольких разных точек с помощью соединенных параллельно однопозиционных выключателей цепи управления.

Действие: получив импульс цепи управления, реле замыкает управляемую электрическую цепь с подсоединенным к ней электроприемником. После следующего импульса управляемая электрическая цепь размыкается - контакты реле возвращаются в исходное состояние. В реле отсутствует память последнего положения переключателя, это значит, что в случае пропадания и появления напряжения питания, реле будет в выключенном состоянии. Это гарантирует, что управляемые потребители тока не будут включены без надлежащего присмотра при продолжительном пропадании напряжения питания. В сравнении с типичной "лестничной" схемой управления освещением из многих мест, использование импульсных реле позволяет экономить средства на проводке и более дорогих лестничных выключателях (с импульсными реле можно использовать однопозиционные выключатели, соединенные параллельно проводом 2х0,5 мм2).

Замечание: BIS-411 может работать с однопозиционными выключателями с неоновой подсветкой.

BIS-411 исполняется в следующих версиях:

  • BIS-411 230 V - базовая модель з одним реле 16 A;
  • BIS-411-LED- 230 V  с защитой контактов от большого пускового тока. Такого ка у: ламп LED, ламп ESL, трансформаторов электронных и т.д.;
  • BIS-411M 230 V – с памятью состояния контактов. После пропадания напряжения питания реле, и повторном появлении напряжения питания, контакты реле вернутся к положению в котором они были до пропадания напряжения;
  • BIS-411M-LED- 230 V - с защитой контактов от большого пускового тока и с памятью состояния контактов;
  • BIS-411 2Z 230 V - одноканальный с двумя реле 2xNO;
  • BIS-411 1R1Z 230 V - одноканальный с двумя реле: 1xNO та 1xNC.



Схема подключения:


Характеристики:
Напряжение питания 165÷265 В AC
Максимальный ток нагрузки 16 A
Конфигурация контактов 1 × NO/NC
Гальваническая развязка контактов ДА
Защита от пусковых токов НЕТ
Задержка срабатывания включения 0,1 – 0,2 с
Потребляемая мощность 0,8 Вт
Подключение Зажимы винтовые 2,5 мм^2
Задержка выключения НЕТ
Задержка включения НЕТ
Работа с выключателями с подсветкой ДА
Центральное управление НЕТ
Память состояния контактов НЕТ
Ток импульса управления 1 мА
Количество каналов 1
Радиоуправление НЕТ
Размер 1 модуль типа S (17,5 мм)
Монтаж На DIN-рейке 35 мм
Диапазон рабочих теператур от -25°С до +50°С
Уровень защиты IP20
Гаринтия 24 месяца
Производитель F&F
Страна производитель Польша
