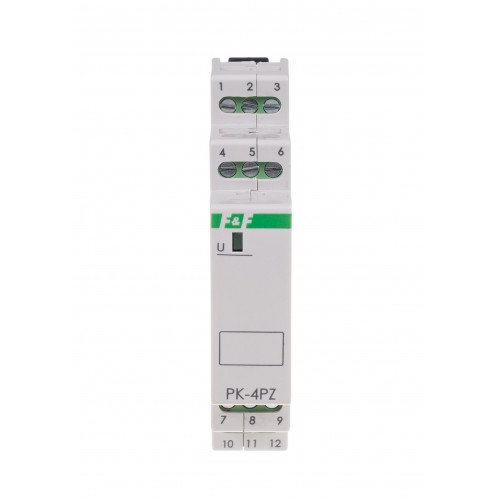

PK-4PZ-110V

  • PK-4PZ-110V
  • PK-4PZ-110V
  • PK-4PZ-110V
Нет в наличии

Описание:

Назначение: для гальванической развязки между силовыми цепями и цепями управления электроустройствами. Выполнены в корпусе шириной один модуль S для непосредственного монтажа на DIN-рейке 35 мм

Действие: подача напряжения питания на обмотку электромагнита реле приведет к переключению контактов реле. Состояние контактов реле сигнализируется загоранием зеленого светодиода. В момент пропадания напряжения питания контакты реле вернутся в начальное (свободное) состояние.

Схема подключения:


Дополнительная информация:


Напряжение питания - 110 В AC/DC
Максимальный ток нагрузки - 2×8, 2×8 A
Конфигурация контактов  2xNO/NC + 2×NO
Максимальный потребляемый ток - 25 мА

Подключение - зажимы винтовые 2,5 мм2
Рабочая температура -  -25÷50 °C
Размеры - 1 модуль (18 мм)
Монтаж - на din-рейке 35 мм
Степень защиты - IP20
