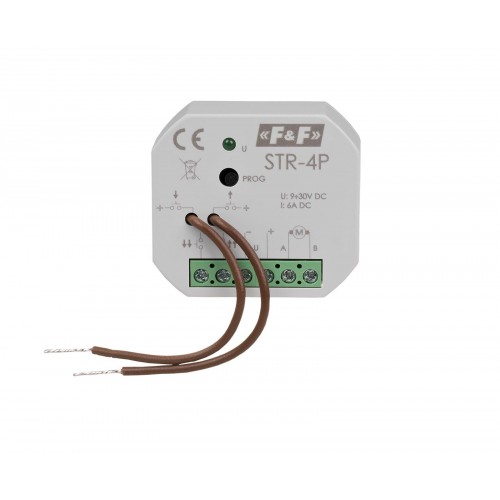

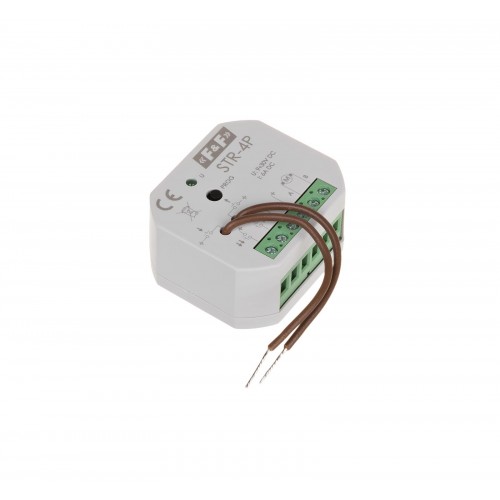

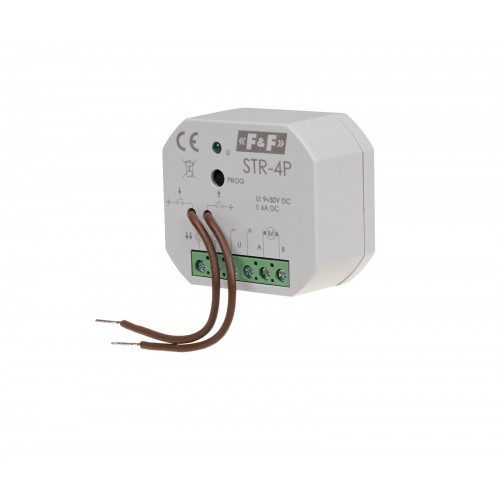

Реле управления роллетами STR-4P, 9-30 В, двухкнопочное

Модель:STR-4P
  • Реле управления роллетами STR-4P, 9-30 В, двухкнопочное
  • Реле управления роллетами STR-4P, 9-30 В, двухкнопочное
  • Реле управления роллетами STR-4P, 9-30 В, двухкнопочное
  • Цена: 846.73 грн.

Напряжение питания 9-30 В DC. Коммутируемый ток , двухкнопочное

Назначение
Предназначен для управления роллетами (вверх-вниз) или другими объектами (например, воротами), которые приводятся в движение однофазным электродвигателем переменного тока при помощи моностабильных выключателей (например, звонковых).

Принцип работы
Реле может работать как независимое устройство (предназначенное для открывания/закрывания одной роллеты), а также возможно объединение реле в группы, с возможностью централизованного управления несколькими роллетами. Включение двигателя роллеты происходит путем подачи короткого сигнала «+» на один или несколько входов управления. Двигатель включается на время, запрограммированное пользователем, в течение которого возможен полный подъем или опускание роллеты. При подаче питания на реле загорается зеленый светодиод LED U. Существует возможность остановки запущенной роллеты на уровне, выбранном пользователем (неполное открытие/закрытие роллеты).

  • Особенности
  • - Может работать как с одной локальной, так и с двумя локальными кнопками;
  • - Локальное и центральное управление;
  • - Программирование времени работы (движения) роллеты.

  • Управление
  • Входы управления контроллера поделены на две группы: локальное управление и центральное управление.

  • Локальное управление:
  • В зависимости от способа подключения контроллер может работать в режиме одной или двух локальных кнопок.
  • ДВЕ ЛОКАЛЬНЫЕ КНОПКИ. Каждое направление движения имеет собственную локальную кнопку. Короткое нажатие (<0,5 с) приведет к началу движения роллеты в заданном направлении в течение запрограммированного периода. Если в момент нажатия кнопки роллета уже движется, то произойдет ее остановка. Продолжительное нажатие кнопки (>0,5 с) приводит к началу движения роллеты в заданном направлении на время, в течение которого будет нажата кнопка (например, функция обеспечивает возможность регулирования наклона ламелей)
  • ОДНА ЛОКАЛЬНАЯ КНОПКА. Вход локального управления Dół /Вниз/ подключено к линии «+» (плюс) на постоянной основе. Ко входу локального управления Góra /Вверх/ подключена кнопка, которая запускает роллету в одном или другом направлении попеременно. Короткое нажатие (<0,5 с) приведет к началу движения роллеты в заданном направлении в течение запрограммированного периода. Если в момент нажатия кнопки роллета уже движется, то произойдет ее остановка. Продолжительное нажатие кнопки (>0,5 с) приводит к началу движения роллеты в заданном направлении на время, в течение которого будет нажата кнопка. Каждое последующее нажатие кнопки запустит роллету в направлении, противоположном предыдущему.

  • Центральное управление:
  • Контроллер всегда работает с двумя входами центрального управления.
  • Центральное управление обеспечивает запуск роллет только в выбранном направлении. Остановка роллеты произойдет только по истечению запрограммированного времени, или после нажатия любой кнопки локального управления.
  • Если в процессе выполнения приказа центрального управления будет выдан центральный приказ о движении в противоположном направлении, то сначала роллета остановится, а затем через 1,5 с двигатель начнет работать в противоположном направлении.
  • При центральном управлении время подключения роллеты может произойти с опозданием (максимально на 1 с) – служит для минимизации электрического импульса в сети при одновременном включении нескольких контроллеров.



Напряжение питания - 10÷27 В DC
Управление - срабатывает уровнем 10÷27 В DC
Тип двигателя - 24 В DC
Управление - центральное двухклавишное
Локальное управление - одно-или двухклавишное
Управляющий сигнал - (+)
Время включения - программируемый от 1 сек до 15 минут.
Исполнительный элемент - реле
Нагрузка на контакт - 6 A / 24 V
Подключение местного управления - 2×DY 1 мм2 / l: 10 мм
Подключение - зажимы винтовые 2,5 мм2
Момент затяжки - 0,4 Нм
Потребляемая мощность - режим ожидания/работа 0,15 Вт/0,6 Вт
Температура эксплуатации - -15 ÷ 50°C
Размеры - Ø54 (48×43 мм), высота: 25 мм
Монтаж - в коробку скрытого монтажа Ø60
Степень защиты - IP20
