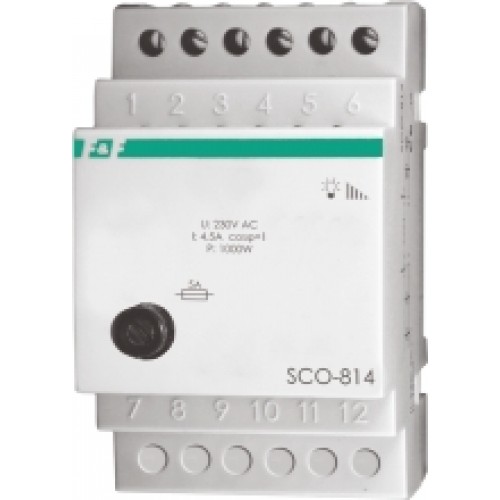

Світлорегулятор SCO-814

  • Світлорегулятор SCO-814

Опис:

З запам’ятовуванням рівня яскравості освітлення
при кожному увімкненні яскравість освітлення повертається до попередньо встановленої

Призначення: світлорегулятор призначений для увімкнення та вимкнення освітлення з можливістю регулювання його яскравості для ламп розжарювання, галогенних та люмінесцентних.

Дія: імпульс напруги керуючого кола, замкненого однопозиційним вимикачем на час менше 1 секунди, спричинить ввімкнення освітлення. При увімкненому освітленні імпульс напруги керуючого кола тривалістю менше 1 секунди спричинить вимкнення освітлення, а якщо його тривалість буде більшою 1 секунди, то яскравість освітлення буде плавно змінюватись по циклу СВІТЛІШЕ – ТЕМНІШЕ – СВІТЛІШЕ. Освітленням можна керувати за допомогою кількох однопозиційних вимикачів під`єднаних паралельно і розташованих в різних точках приміщення.

Схема підключення:

sr-814

Світлорегулятор SCO-814 може працювати з вимикачами з неоновою підсвіткою. Перед кінцевим монтажем рекомендуємо тестувати справну роботу системи.

Додаткова інформація:

sr-3

 Приклад керування освітленням з трьох різних точок приміщення

Напруга живлення
Напруга живлення 220 В, 50 Гц
Характеристики
Приєднання проводів Затискачі гвинтові 2,5 мм^2
Споживана потужність 0,3 Вт
Ступінь захисту IP 40
Імпульс напруги Менше 1 c
Габаритні розміри 3 модуля типу S (52,5 мм)
Захист Плавка вставка 2 А
Максимальна потужність ламп 1000 Вт
Монтаж пристрою На DIN-рейку 35 мм
Діапазон струму
Максимальний струм навантаження 4,5 А
Діапазон температур
Діапазон робочих температур Від -25°С до +50°С
