Реле часу PCG-417 DUO зірка-трикутник
Призначення: реле керування PCG-417 DUO служить для керування контакторною системою перемикання “зірка-трикутник”. Два варіанти живлення в одному пристрої: 220 В 50 Гц або 24 В змінної чи постійної напруги
Дія: реле PCG-417 DUO має спеціальну систему двох електромагнітних реле, яка виключає можливість вмикання двох контакторів одночасно. Кожне реле керує відповідним контактором. У момент перемикання з системи ЗІРКА на систему ТРИКУТНИК першим роз`єднується контактор «зірки», потім є примусова часова перерва, після якої друге реле вмикає систему «трикутника». Після ввімкнення живлення контакти 3-5 замикаються і залишаються в такому стані протягом часу запуску t1. Після закінчення часу t1 контакти 3-5 розмикаються і обидва контакти залишаються розімкненими протягом часу t2. Після закінчення часу t2 замикаються контакти 3-7 і залишаються в такому положенні до моменту вимкнення напруги живлення.

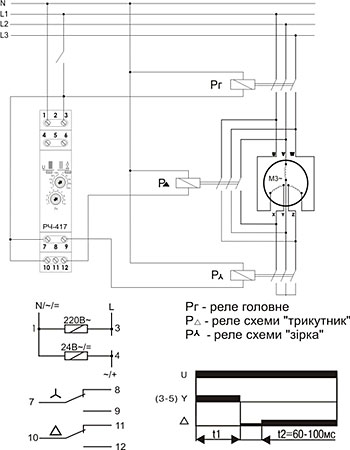

Схема підключення:
| Характеристики: | |
| Напруга живлення | 230 В AC / 24 В AC/DC |
| Максимальний струм навантаження AC-1 | 2х8 А |
| Конфігурація контактів | 2 × NO/NC |
| Споживана потужність | 0,8 Вт |
| Підключення | Затискачі гвинтові 2,5 мм^2 |
| Режим роботи | зірка-трикутник |
| Часовий діапазон | от 1 до 1000 мс |
| Циклічна робота | НІ |
| Вхід керування | НІ |
| Розмір | 1 модуль типу S (17,5 мм) |
| Монтаж | на DIN-рейку 35 мм |
| Діапазон робочих температур | Від -25°С до +50°С |
| Ступінь захисту | IP 20 |
| Гарантія | 24 місяці |
| Виробник | F&F |
| Країна виробник | Польща |
Технічний паспорт PCG-417
