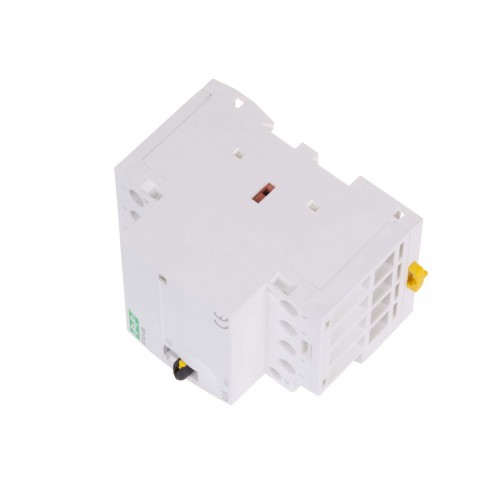

Контактор модульний F&F ST40-40-M, 4NO, 40А

Модель:ST40-40-M
  • Контактор модульний F&F ST40-40-M, 4NO, 40А
  • Контактор модульний F&F ST40-40-M, 4NO, 40А
  • Контактор модульний F&F ST40-40-M, 4NO, 40А
  • Контактор модульний F&F ST40-40-M, 4NO, 40А
  • Ціна з ПДВ: 1 813.37 грн.
  • Ціна без ПДВ: 1 511.14 грн.

Контактор модульний з перемикачем для ручного керування
Струм 40 А.
Напруга 250 В змінного струму.

ST40-40-М Електромагнітний контактор з механічним перемикачем
Модульний електромагнітний контактор для монтажу на DIN-рейку в розподільному щитку. Перемикач на передній панелі дозволяє вручну управляти контактами контактора (незалежно від стану котушки). Це дозволяє підключати або від’єднувати навантаження вручну, наприклад, під час монтажу/обслуговування.

Принцип роботи контактора ST40-40-М
Робота контактора залежить від налаштування перемикача режимів роботи:
Позиція «I» (верхня позиція)
Якщо котушка контактора знеструмлена, то контакти контактора замикаються. Після підключення живлення контактора перемикач автоматично перемикається в положення «AUTO» і з цього моменту
працює в автоматичному режимі. Щоб зафіксувати контакти в замкнутому положенні «I», незалежно від живлення контактора, перемістіть жовтий важіль блокування вліво в положення «I».

Положення «AUTO» (середнє положення)
Подача живлення вмикає контактор і замикає контакти. Після відключення живлення контактор відключається, а контакти розмикаються.

Положення "O" (нижнє положення)
Контакти контактора залишаються розімкненими незалежно від наявності напруги живлення.


Таблиця порівняння:

типконтакти
нав. AC1напр. жив.
потужн
мод.
вагапідкл.
ST25-202NO25A230В AC2,2Вт1106г4мм²
ST25-20/242NO25A24В AC2,2Вт1106г4мм²
ST25-111NO+1NC 25A230В AC2,2Вт1106г4мм²
ST25-303NO25A230В AC4,0Вт2168г4мм²
ST25-313NO+1NC 25A230В AC4,0Вт2168г4мм²
ST25-31/243NO+1NC 25A24В AC 4,0Вт2168г4мм²
ST25-404NO25A230В AC4,0Вт2168г4мм²
ST25-40/244NO25A24В AC 4,0Вт2168г4мм²
ST25-04 4NC25A230В AC4,0Вт2168г4мм²
ST25-22 2NO+2NC 25A230В AC4,0Вт2168г4мм²
ST40-40 4NO40A230В AC6,4Вт3241г10мм²
ST40-40/24 4NO40A 24В AC 6,4Вт3241г10мм²
ST40-31 3NO+1NC 40A 230В AC 6,4Вт3241г10мм²
ST63-404NO 63A230В AC6,4Вт3241г 10мм²
ST63-40/244NO 63A 24В AC 6,4Вт3241г 10мм²
ST63-313NO+1NC 63A230В AC6,4Вт3241г 10мм²





Характеристики:
Напруга живлення 220÷240 В AC
Максимальний струм навантаження AC-7a: 40 A, AC-7b: 18 A
Механічний перемикач ТАК
Конфігурація контактів 4×NO
Споживана потужність замикання -53 VA, робота - 6,5 VA (2,1 W)
Вага, кг 0,14
Розмір 54×85×65 мм
Діапазон робочих температур експлуатація: -25÷55°C, зберігання: -40÷80°C
Ступінь захисту IP20
Гарантія 24 місяці
Виробник F&F
