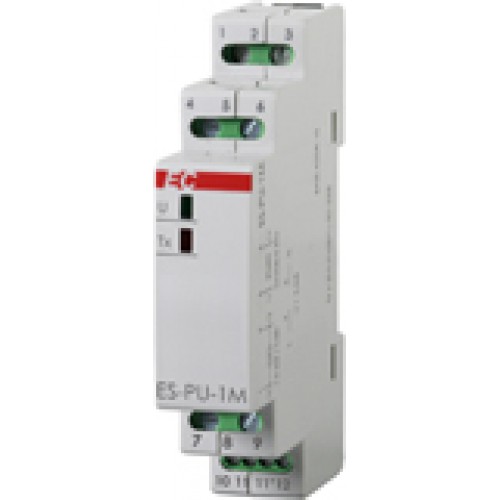

ES-PU-1M

  • ES-PU-1M

Опис:

Призначення: для вимірювання напруги та передачі виміряних значень контролеру по послідовному інтерфейсу згідно протоколу MODBUS RTU.

Схема підключення:

Схема підключення

* Вимірювання напруги здійснюється відносно нейтрального провідника.

* TrueRMS означає точне вимірювання при будь-якій формі синусоїди змінної напруги, а також можливість міряти постійні напруги - в цьому випадку виміряне значення збігається із значенням постійної напруги.

Напруга живлення
Напруга живлення 9 - 30 В
Характеристики
Споживана потужність 0,8 Вт
Габаритні розміри 1 модуль типу S (17,5 мм)
Максимальна напруга 285 В / 400 В
Параметри протоколу 9600 біт/с, 8 біт даних 2 стоп-біти, без біта парності
Послідовний інтерфейс RS485
Протокол MODBUS RTU
Точність вимірювань ±0,5%
Діапазон температур
Діапазон робочих температур Від -20°С до +50°С
