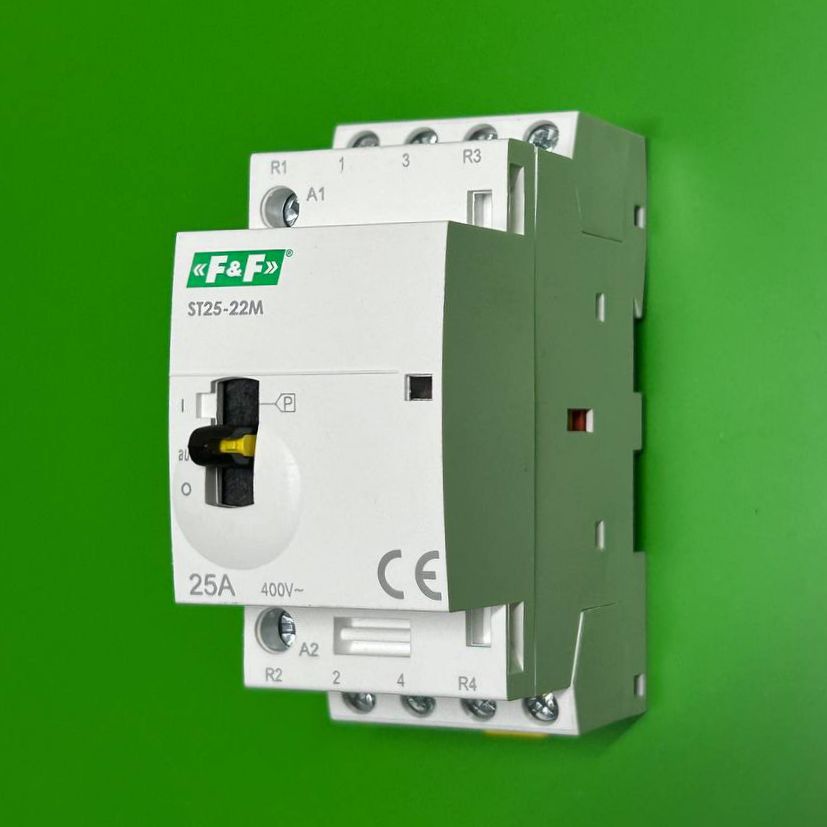

Контактор з Механічним Перемикачем (2НО + 2НЗ): Надійне Рішеннядля Автоматичного Введення Резерву(АВР)
У сучасному світі, де безперебійне електропостачання є критично важливим для функціонування будь-якого об'єкта– від приватного будинку до промислового підприємства, — наявність надійної системи автоматичного введення резерву(АВР) стає не просто зручністю, анеобхідністю. Одним з ключових елементівтакої системи є контактор з механічним перемикачем, що має конфігурацію 2 нормально відкритих (2НО) і 2 нормально закритих (2НЗ) контактів. Ця стаття розгляне переваги такого контактора та його роль у забезпеченні безперебійного живлення.
Що таке контактор з механічним перемикачем?
Контактор – це електромагнітний апарат, призначений для частих комутацій електричних кіл. Його основна функція– вмикати або вимикати подачу електроенергії до певних споживачів. Особливість контактора з механічним перемикачем полягає в наявності додаткового механічного блокування, яке забезпечує жорстке перемикання контактів, гарантуючи їх певне положення (відкрите або закрите) і запобігаючи одночасному включенню обох джерел живлення.
Конфігурація 2НО + 2НЗ означає, щоконтактор має:
2 нормально відкритих (Normally Open - NO) контакти: Ці контакти замкнуті (проводять струм), коли котушка контактора під напругою, і розімкнуті, коли котушка знеструмлена.
2 нормально закритих (Normally Closed - NC) контакти: Ці контакти розімкнуті (не проводять струм), коли котушка контактора під напругою, і замкнуті, коли котушка знеструмлена.
Така комбінація контактів робить цей тип контактора ідеальним для застосувань, де потрібне взаємоблокування та чітке перемикання між двома джерелами живлення.
Роль контактора в системах АВР
Системи АВР призначені для автоматичного перемикання на резервне джерело живлення (наприклад, генератор) у разі зникнення напруги на основному вводі, і повернення на основний ввід при його відновленні. Контактор з 2НО + 2НЗ контактами є серцем такої системи, забезпечуючи надійну табезпечну комутацію.
Як це працює:
Основний ввід: Коли основне джерело живлення працює, котушка контактора АВР знаходиться під напругою (або контролюється відповідною логікою), що утримує його в положенні, де живлення надходить від основного джерела. У цьому положенні, наприклад, 2НО контакти можуть бути замкнуті для основного живлення, а 2НЗ контакти розімкнуті, запобігаючи подачі резервного живлення.
Зникнення основного живлення: При зникненні напруги на основному вводі, котушка контактора знеструмлюється. Завдяки механічному перемиканню, контакти миттєво змінюють свій стан: 2НО розмикаються, а 2НЗ замикаються. Це дозволяє подати живлення від резервного джерела (наприклад, від генератора, який автоматично запуститься).
Відновлення основного живлення: Коли основне живлення відновлюється, система АВР знову контролює напругу. Після встановленої затримки (для уникнення хибних спрацювань), котушка контактора знову подається напруга, і він повертається у вихідне положення, перемикаючи живлення назад на основний ввід.
Ключові переваги використання контактора з механічним перемикачемдля АВР:
Надійність: Механічне блокування гарантує, що одночасно не будуть замкнені контакти обох джерел живлення, усуваючи ризик короткого замикання та пошкодження обладнання.
Швидкість спрацювання: Перемикання відбувається практично миттєво, мінімізуючи час простою обладнання.
Простота інтеграції: Контактори легко інтегруються в існуючі електричні схеми та системи автоматизації.
Довговічність: Висока механічна та електрична зносостійкість забезпечує тривалий термін служби навіть при частих комутаціях.
Безпека: Запобігає подачі напруги на обидва вводи одночасно, що є критично важливим для безпеки експлуатації.
