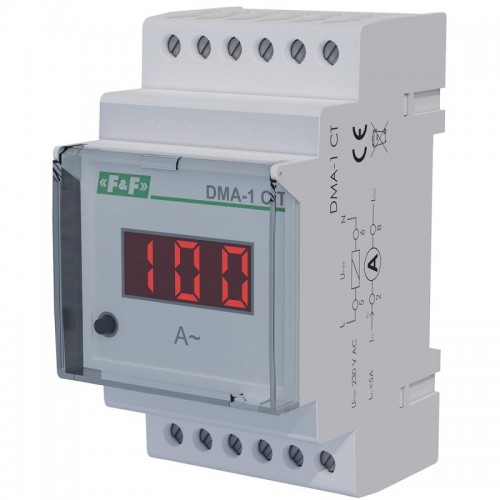

Цифровий індикатор струму F&F DMA-1-CT, однофазний

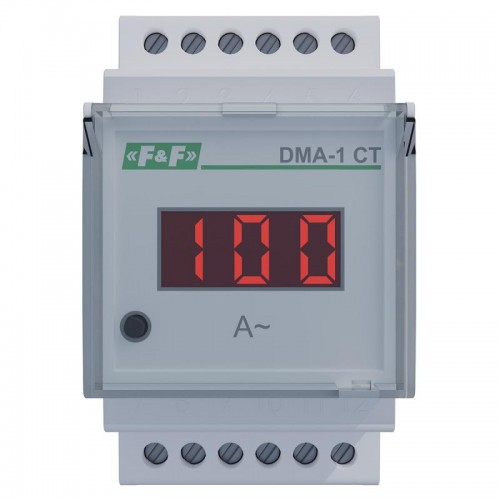

Дія Індикатор постійно вимірює справжнє ефективне значення струму, результат якого відображається на 3-значному сегментованому дисплеї, розташованому на передній панелі пристрою. Індикатор дозволяє встановити значення підключених трансформаторів струму, щоб значення, що відображається на дисплеї, відповідало фактичному значенню струму. DMA-1 CT призначений для монтажу в розподільний щит безпосередньо на DIN-рейку 35 мм.

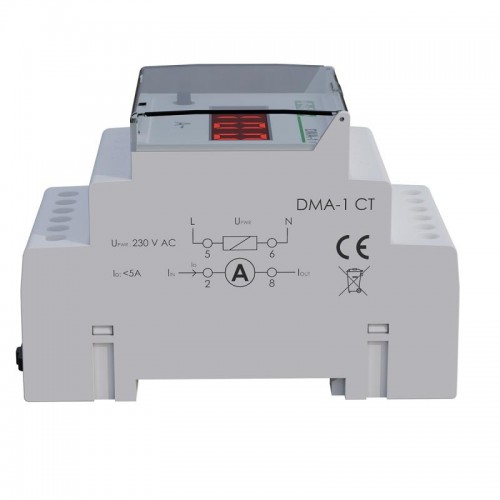

УВАГА Якщо вторинна обмотка трансформатора розімкнута (наприклад, під час встановлення) і струм протікає через вимірюване коло, на клемах трансформатора може виникнути небезпечна напруга. Абсолютно необхідно захиститися від такої ситуації, відключивши живлення вимірюваного кола або встановивши додаткові перемички, що замикають вторинну обмотку трансформатора. Індикатор призначений для вимірювання струму за допомогою трансформаторів струму з номінальним вихідним струмом 5 А. Струм, що перевищує 6 А, що протікає через вимірювальне коло індикатора, може його пошкодити. Для підвищення безпеки рекомендується заземлити одну сторону трансформатора струму, як показано на схемі підключення.
| Характеристики: | |
| Напруга живлення | 165÷265 В AC/DC |
| Максимальний струм навантаження | 5 A |
| Споживана потужність | 4 Вт |
| Тип | однофазний амперметр |
| Точність вимірювань | діапазон вимірювання до 100 А: 0,1 А; діапазон вимірювання понад 100 А: 1 А |
| Кількість каналів | 1 |
| Діапазон вимірювань | 0÷5 A |
| Частота живлення | 45÷55 Гц |
| Дисплей | 3-значний світлодіод (висота цифри 10 мм) |
| Розмір | 3 модулі типу S (52,5 мм) |
| Монтаж | 2,5 мм² гвинтові клеми (жильні); гвинтові клеми 4,0 мм² (провід) |
| Діапазон робочих температур | -25 ÷ 50 °C |
| Гарантія | 24 місяці |
| Виробник | F&F |
DMA-1 CT технічний паспорт
