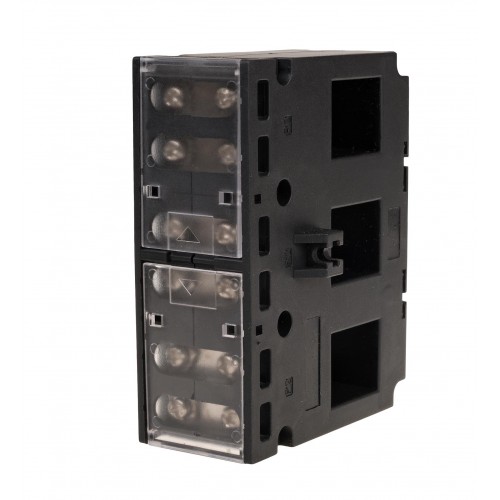

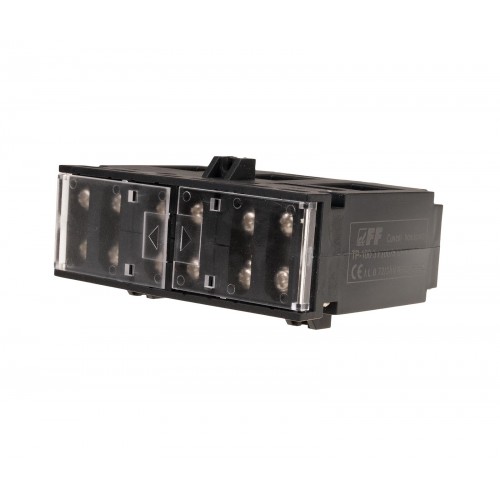

Трансформатор струму F&F TP-100-5, трифазний, 100/5

Модель:TP-100-5
  • Трансформатор струму F&F TP-100-5, трифазний, 100/5
  • Трансформатор струму F&F TP-100-5, трифазний, 100/5
  • Трансформатор струму F&F TP-100-5, трифазний, 100/5
  • Трансформатор струму F&F TP-100-5, трифазний, 100/5
  • Ціна з ПДВ: 1 594.33 грн.
  • Ціна без ПДВ: 1 328.61 грн.

Тип: Трифазний.

Корпус: з замкнутим сердечником.

Трансформація: 100/5.

Потужність: 1,5 VA


Трансформатор струму служить пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
Як працює трансформатор струму?
Провід із вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинної обмотки. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального електричного кола контрольного або вимірювального приладу.
Коефіцієнт сил струмів в обох обмотках є сталою величиною.
Це сталий коефіцієнт IPn/ISn = N, де
IPn – номінальний первинний струм;
ISn – номінальний вторинний струм;
N – значення трансформації.
За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:
ISm * N = IPm, де
ISm – виміряний первинний струм;
IPm – вторинний вимірюваний струм.

УВАГА!
До кола вторинного струм рекомендується підключати провід діаметром не менше 2,5 мм².
Заземлення клеми S2 рекомендується.
Забороняється відключати коло вторинного струму під час роботи трансформатора (є ризик ураження електричним струмом або пошкодження пристрою).



Характеристики:
Тип трансформатора Трифазний
Корпус трансформатора з замкнутим сердечником
Трансформація 100/5
Клас 1
Потужність 1,5 VA
Макс. напруга роботи 720 В AC
Nr норми IEC 60044-1
Вторинний струм номінальний ls, A 5
Розміри отвору P1/P2 15 mm x 21 mm
Підключення S1/S2 клеми гвинтові 4 мм²
Позиція монтажу вертикально/горизонтально
Розмір WхHхD 76,5 мм x 74 мм x 80 мм
Частота 50÷60 Гц
Діапазон робочих температур
Ступінь захисту IP20
Гарантія 24 місяці
Виробник F&F
