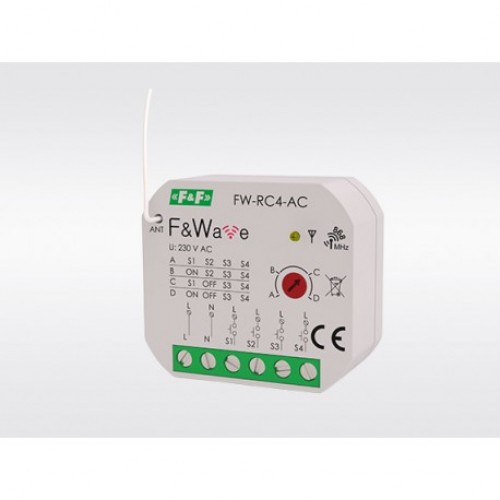

Передатчик F&F FW-RC4AC 230 В
Назначение
Передатчик FW-RC4AC предназначен для дистанционного управления по радиоканалу (Вкл./выкл., диммирование) приемниками (исполнительными устройствам) F&Wave (FW-R1P, FW-R1D, FW-R2D, FW-R2P, FW-D1P, FW-D1D, FW-LED2P, FW-LED2D, FW-STR1P, FW-STR1D, FW-R1P-P, FW-R1D-P, FW-R2D-P, FW-R2P-P, FW-STR1P-P, FW-STR1D-P).
Принцип работы
Основной режим работы – передача сигнала управления нагрузкой по радиоканалу. Передатчик отправляет сигнал, который принимает реле и замыкает/размыкает исполнительный контакт, тем самым включая/выключая нагрузку.
Передатчик имеет 4 входа управления, на которые подается сигнал от L через моностабильные кнопки.
* Диапазон до 100 м в открытом пространстве без наличия посторонних факторов. При наличии строительных конструкций и при наличии источников помех (линий электропередач, передатчиков и т.д.) фактический диапазон может быть меньше.
Особенности
- возможно привязать до 32-х модулей-приемников;
- передатчик FW-RC4AC имеют дополнительные входы ON (Сценарий «Вкл. ВСЕ») и OFF (Сценарий «Выкл. ВСЕ»).
Дополнительная информация
Управляющий вход не работает с выключателями с подсветкой!
Передатчики и пульты F&Wave работают c модулем по принципу бистабильного реле: одно нажатие кнопки пульта или передатчика включает нагрузку, второе нажатие выключает нагрузку, длительное нажатие (более 1 секунды) увеличивает уровень яркости с шагом 10 %, следующее длительное нажатие уменьшает уровень яркости.
Учитывая характер передачи и ретрансляции сигнала, не следует использовать одни и те же кнопки на передатчике чаще чем через 2 секунды. Переключение модуля может происходить с небольшим опозданием.
Беспроводная система F&Wave для управления освещением, роллетами, воротами.
Если Вы цените комфорт повседневной жизни, радиоуправление F&Wave определенно предназначено для Вас.
F&Wave - это дистанционное управление освещением (включая плавную регулировку яркости освещения, в том числе с помощью универсального диммера освещения FW-D1D), управление рольставнями, жалюзи, навесами, въездными и гаражными воротами и другими устройствами в доме.
Беспроводная система удаленного управления F&Wave это прежде всего:
- удобный монтаж;
- простота в обслуживании;
- простая настройка компонентов системы;
- возможность самостоятельной установки.
Ретрансляция сигнала - уникальная особенность системы радиоуправления F&Wave
Уникальной особенностью системы F&Wave является ретрансляция сигнала - каждый приемник, получивший управляющий сигнал от передатчика, автоматически передает его следующему. Это значительно увеличивает диапазон управления в случае приемников, которые находятся далеко от передатчика, так что они выходят за пределы диапазона исходного сигнала.
Какие устройства входят в состав системы радиоуправления F&Wave?
Система состоит из:
- Приемники
Исполнительные устройства. Выпускаются в корпусе для монтажа в монтажную коробку Ø60мм или на DIN-рейку TH-35 (ширина 1 модуль, т.е. 17,5 мм).
- Передатчики
Это портативные пульты дистанционного управления или устройства для установки в коробку для скрытого монтажа (настенные кнопки, также работающие от батареек).
Рабочий диапазон
На открытом пространстве, без наличия мешающих факторов, радиус действия устройств, управляемых по радио, составляет около 100 м. В условиях здания и при наличии источников помех (линии электропередач, передатчики и т. д.) реальный диапазон может быть меньше. Дальность работы может быть улучшено путем прямой ретрансляции сигнала через модули в пределах досягаемости друг друга.
Характеристики: | |
Тип | передатчик |
Присоединения проводов | винтовые зажимы, 2,5 мм2 |
Дальность детектирования (порог срабатывания) | 100 м |
Уровень загрязнения | 2 |
Напряжение питания | 85-265 В |
Потребляемая мощность | 0,5 Вт |
Вход управления | 4 контактный, управляемый уровень L |
Частота | 868 МГц |
Размер | 48x48x20 мм |
Монтаж | в монтажную коробку Ø60 мм |
Диапазон рабочих теператур | -25 - +65 ºC |
Уровень защиты | IP20 |
Производитель | F&F |
