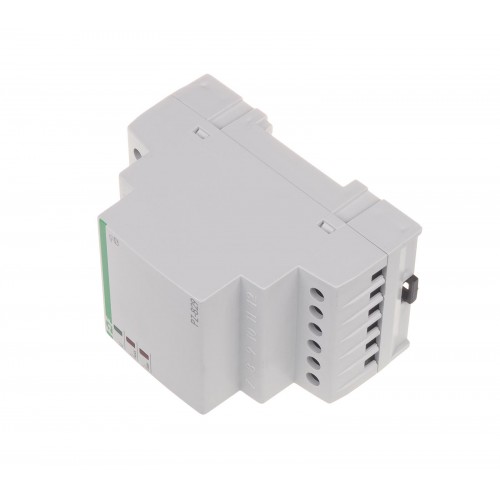

Реле уровня жидкости F&F PZ-829 (двухуровневое)

Модель:PZ-829
  • Реле уровня жидкости F&F PZ-829 (двухуровневое)
  • Реле уровня жидкости F&F PZ-829 (двухуровневое)
  • Реле уровня жидкости F&F PZ-829 (двухуровневое)
  • Реле уровня жидкости F&F PZ-829 (двухуровневое)
  • Цена: 1687.25 грн.

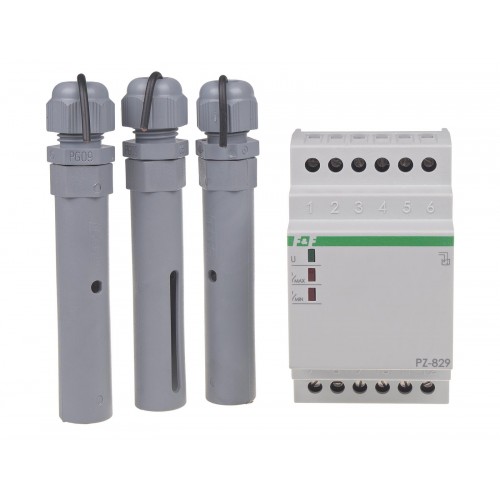

Цена указана за комплект с тремя зондами

Назначение: реле PZ-829  предназначено для выявления наличия жидкости, которая проводит электрический ток на уровне высоты вмонтированных детекторов.

Действие: если уровень жидкости упадет ниже положения МИН (электроды МИН и ЗАГ разомкнуты) - замыкаются контакты выходного реле 11-12 и 8-9. Если уровень жидкости поднимется выше положения МАКС (замкнутся электроды МАКС и ЗАГ) - замыкаются контакты выходного реле 11-10 и 8-7.

Дополнительная информация:
* Чтобы избежать случайного срабатывания, спровоцированного волнами на поверхности жидкости, устройство имеет задержку во времени срабатывания до 5 секунд
Электроды могут быть подключены проводом сечением 1 мм и длиной 100 м
Рабочая температура электродов при применении фторопластового крепления (не входит в комплект) равна рабочей температуре крепления (или гермовводы) и присоединенных проводов со специальной термоизоляцией

Схема подключения:

Кликните на изображение для увеличения

Диаграмма работы:
Кликните на изображение для увеличения

Напряжение питания - 230 В AC
Исполнительный элемент - 2×реле
Максимальный ток нагрузки - 2×16 А
Конфигурация контактов - 2 x NO/NC
Гальваническая развязка - ДА
Напряжение выходов измерительных - 6 В
Тип зонда - PZ2 х 3шт
Задержка переключения контакта - для точки МИН 1÷2 сек
Задержка переключения контакта - для точки, МАКС, макс. 5 сек
Клеммы датчиков - отделены от сети трансформатором
Подключение - клеммы винтовые 4,0 мм2
Момент затяжки - 0,5 Нм
Потребляемая мощность - 1,1 Вт
Рабочая температура - -25 ÷ 50 °C
Размеры - 3 модуля (52,5 мм)
Монтаж - на din-рейке 35 мм
Степень защиты - IP20
