CKF-318 Реле пропадання, чергування фаз та напруги
Реле чергування та пропадання фаз CKF-318 призначене для захисту електричних двигунів, що живляться від трифазної мережі змінного струму без нульового проводу.
Функції захисту:
- асиметрія напруги
- пропадання фази
- симетричне падіння напруги
- контроль чергування фаз
- перевищення верхнього рівня напруги >480 В
- пониження напруги нижче рівня <320 В
Принцип дії:
При правильних
параметрах мережі контакти реле залишаються замкненими. У випадку аномалій в
мережі живлення контакти реле розімкнуться з встановленою часовою затримкою.
Повернення параметрів мережі до нормальних меж призведе до замкнення контактів
з відповідною затримкою.
Сигналізація:
LED зелена R:
- світиться: параметри в межах норми, контакти замкнуті.
- мигає: відлік часу повторного включення.
LED червона <U:
- світиться: асиметрія напруг або напруга нижче 320 В.
- мигає ˣ1/сек.: неправильне чергування фаз.
- мигає ˣ3/сек.: напруга вище 480 В.

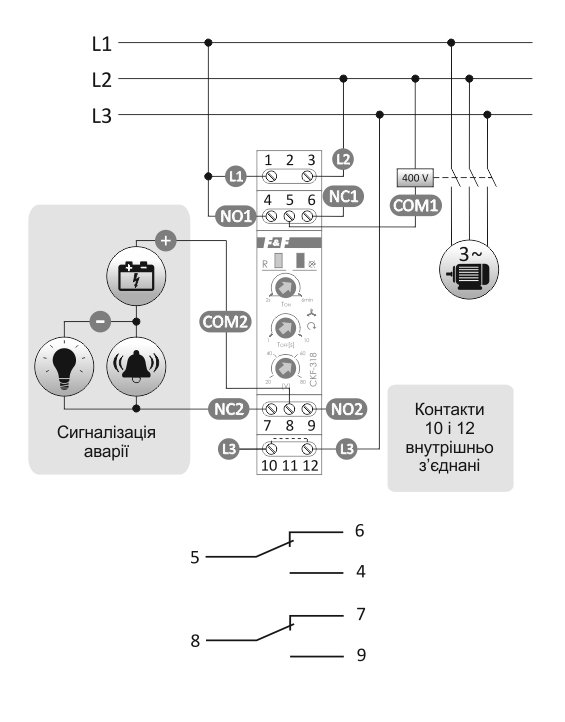

Увага!
Контакти реле дозволяють підключити
сигналізацію візуальну або звукову, для інформування про
спрацювання реле, відключення двигуна.
Характеристики: | |
Напруга живлення | 3×400 В |
Виконавчий елемент | 2×реле |
Максимальний струм навантаження | 2×8 A |
Конфігурація контактів | 2xNO/NC |
Споживана потужність | 1,6 Вт |
Підключення | затискачі гвинтові 2,5 мм2 |
Затримка виключення | 1÷10 с |
Затримка включення | 2÷360 с |
Момент затягування | 0,4 Нм |
Робота з генераторами | ТАК |
Контроль зникнення/перекосу фаз | ТАК |
Контроль послідовності фаз | ТАК |
Контроль стану контактора | НІ |
Гальванічна розвязка | ТАК |
Асиметрія напруги | 20÷80 В |
Гістерезис напруги | 5 В |
Напруга спрацьовування | мін./макс 320/480 В |
Час спрацьовування для напруги | мін/макс 5 с/0,5 с |
Розмір | 1 модуль (18 мм) |
Монтаж | на din-рейці 35 мм |
Діапазон робочих температур | -25÷40°C |
Ступінь захисту | IP20 |
Гарантія | 24 місяці |
Виробник | F&F |
Країна виробник | Польща |
