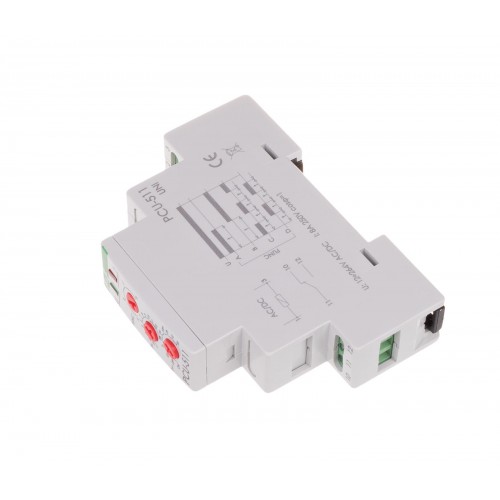

PCU-511 UNI

  • PCU-511 UNI
  • Цена: 864.96 грн.

Описание:

Назначение: реле времени предназначены для передачи команд из одной электрической цепи в другую с определенной, заранее установленной задержкой. Применяются для управления устройствами промышленной и бытовой автоматики, вентиляции, обогрева, освещения, сигнализации и тому подобное.

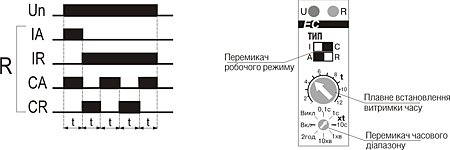

Установка рабочего режима: рабочий режим устройства определяется комбинацией положения переключателей (например верхний в положении C, нижний в положении R определяют режим CR - циклическое включение).

Задержка выключения (IA)

В момент включения питания контакты выходного реле устройства замыкаются и начинается отсчет установленного времени t в установленном диапазоне xt, по окончании которого контакты возвращаются в начальное состояние. После выключения напряжения питания и его повторной подачи рабочий режим реле реализуется повторно.


Задержка включения (IR)

В момент включения питания, контакты выходного реле устройства остаются разомкнутыми и начинается отсчет установленного времени t в установленном диапазоне xt, по окончании которого контакты замыкаются. После выключения напряжения питания и его повторной подачи рабочий режим реле реализуется повторно.


Задержка выключения циклическая (CA)

Режим работы задержки выключения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.


Задержка включения циклическая (CR)

Режим работы задержки включения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

Установка переключателя временного диапазона в положение:

ВКЛ – приводит к длительному замыканию контактов выходного реле при включенном питании.

ВЫКЛ – приводит к длительному размыканию контактов выходного реле при включенном питании.

Схема подключения:


Замечание:

При включенном питании реле не реагирует на изменения временного диапазона.

Изменения временного диапазона вступают в силу после выключения напряжения питания и его повторной подачи.

При включенном питании в установленном диапазоне можно плавно изменять выдержку времени.

Напряжение питания
Напряжение питания 12 - 264 В~
Диапазоны тока
Максимальный ток нагрузки 10 А
Диапазон температур
Диапазон рабочих температур От -25°С до +50°С
Характеристики
Выносливость контактов 10^5 включений
Потребляемая мощность 0,8 Вт
Присоединения проводов Зажимы винтовые 2,5 мм^2
Время работы От 0,1 сек до 576 ч
Группы выходных контактов 1 переключающий
Задержка срабатывания Менее 50 мсек
Монтаж устройства на DIN-рейке 35 мм
Степень защиты IP 40
Габаритные размеры 1 модуль типа S (17,5 мм)
