PZ-832 RC

  • PZ-832 RC

Опис:



Призначення: реле PZ-832 RC призначене для виявлення присутності рідин, які проводять електричний струм на рівні висоти вмонтованих детекторів.

Дія: реле підтримує рівень рідини у встановлених межах. Якщо рівень рідини знизиться нижче рівня МІН (електроди МІН і ЗАГ розімкнені) - контакт реле МІН перемкнеться в позицію 17-16 (робота НАПОВНЕННЯ), а контакт МАКС залишиться в позиції 21-22. Після досягнення рідиною рівня МАКС (замикаються електроди МАКС і ЗАГ) - контакт реле МІН перемкнеться в позицію 17-18 (робота СПОРОЖНЕННЯ), а контакт МАКС - в позицію 21-20. Аварійний стан: Сигн.МІН (стан СУХОБІГУ) - у випадку зниження рівня рідини до рівня Сигн.МІН (розімкнені електроди Сигн.МІН і ЗАГ) контакт Сигн.МІН перемкнеться в позицію 12-11; Сигн.МАКС (стан ПЕРЕПОВНЕННЯ) - при досягненні рідиною рівня Сигн.МАКС (замкнуті електроди Сигн.МАКС і ЗАГ) контакт реле Сигн.МАКС перемкнеться в позицію 15-14.

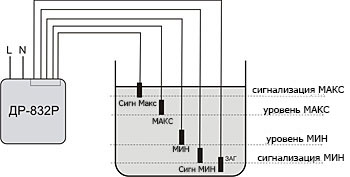

Схема підключення:

dr-832r-1

Додаткова інформація:

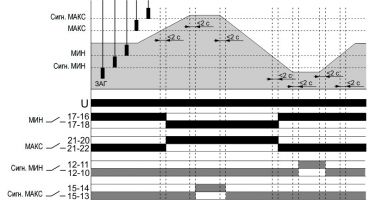

Діаграма роботи:


Зонд PZ-2:

dr 2

Напруга живлення
Напруга живлення 220 В
Характеристики
Сигналізація живлення Зелений світлодіод
Витривалість контактів 10^5 включень
Приєднання проводів Затискачі гвинтові 2,5 мм^2
Споживана потужність 1,1 Вт
Габаритні розміри 5 модулів типу S (85 мм)
Групи вихідних контактів 4 переключающих
Затримка спрацьовування 1 - 2 c
Напруга на виході Не більше 6 В
Номінальний струм 2х16 А
Сигналізація аварійних рівнів 2 червоних світлодіода
Сигналізація рівнів МІН і МАКС 2 зелених світлодіода
Сигналізація роботи Жовтий світлодіод
Струм вимірювального входу 2х8А
Тип зонда 5 зондов ДР-2
Чутливість 1 - 100 кОм
Монтаж пристрою на DIN-рейку 35 мм
Діапазон температур
Діапазон робочих температур Від -25°С до +50°С
