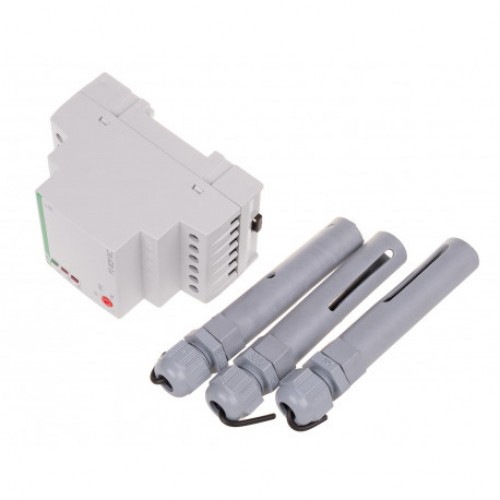

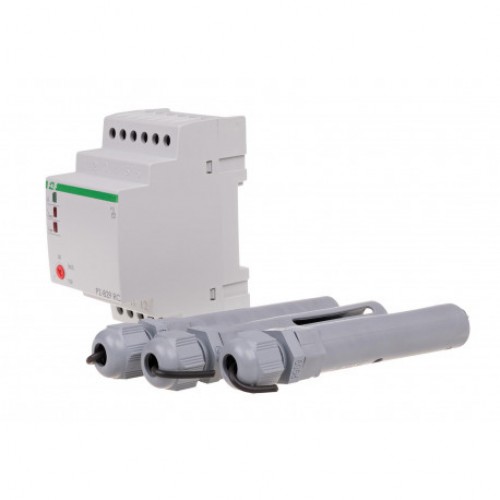

PZ-829 RC B

  • PZ-829 RC B

Опис:

Призначення: реле PZ-829 RC B призначене для виявлення присутності рідин, які проводять електричний струм на рівні висоти вмонтованих детекторів.

Дія: якщо рівень рідини знизиться нижче положення МІН (електроди МІН і ЗАГ розімкнені) - замикаються контакти вихідного реле 11-12 і 8-9. Якщо рівень рідини підніметься вище положення МАКС (замкнуться електроди МАКС і ЗАГ) - замикаються контакти вихідного реле 11-10 і 8-7. Реле PZ-829 RC B має додатково регулятор чутливості на провідність рідини.

Схема підключення:

dr-829r

Діаграма роботи:

dr-829r-2

Додаткова інформація:

* Щоб уникнути випадкового спрацювання, спровокованого хвилями на поверхні рідини, пристрій має затримку в часі спрацювання до 5 секунд

* Електроди можуть бути під’єднані проводом січенням 1 мм і довжиною 100 м

* Робоча температура електродів при застосуванні фторопластового кріплення (не входить в комплект) рівна робочій температурі кріплення (чи гермовводу) та приєднаних проводів зі спеціальною термоізоляцією

Зонд PZ-2:

dr 2


Напруга живлення
Напруга живлення 220 В
Характеристики
Сигналізація живлення Зелений світлодіод
Витривалість контактів 10^5 включень
Приєднання проводів Затискачі гвинтові 2,5 мм^2
Споживана потужність 1,1 Вт
Габаритні розміри 3 модулі типу S (52,5 мм)
Групи вихідних контактів 2 перемикаючих
Затримка спрацьовування Для рівня МІН 1 - 2 с Для рівня МАКС не більше 5 с
Максимальна напруга Менше 6 В
Сигналізація стану контактів 2 червоних світлодіода
Тип зонда ДР-2
Чутливість 1 - 100 кОм
Монтаж пристрою на DIN-рейку 35 мм
Діапазон струму
Максимальний струм навантаження 16 А
Діапазон температур
Діапазон робочих температур Від -25°С до +50°С
