STP-541

  • STP-541
  • Цена: 2137.41 грн.

Описание:

С программируемым количеством повторов циклов или работой "в петле”.

Назначение: реле управления STP-541 предназначено для управления технологическими процессами в системах промышленной автоматики, где возникает необходимость во временном, циклическом, поочередном включении приборов с принудительными временными перерывами между циклическими включениями с возможностью изменения направления вращения в случае управления двигателями.

Действие: реле управления работает в соответствии с программой 4-х программируемых временных промежутков и программируемым количеством циклов. Цикл - это сумма 4-х последовательных замыканий внешних реле. После подачи напряжения питания реле автоматически переходит к реализации программы. Контакты внутреннего реле будут замкнуты в позиции 1-5 на время t1. По окончании времени t1 контакты переключатся в положение 1-6 на время t2. По окончании времени t2 вторая группа контактов будет переключена в позицию 2-7 на время t3. По окончании времени t3 контакты переключатся в положение 2-8 на время t4. По окончании времени t4 реле начнет цикл сначала, начав отсчет времени t1. 541_diagram.jpgЦикл будет повторяться согласно запрограммированному количеству повторений или бесконечно при запрограммированном режиме работы "в петле". Пропадание напряжения питания на время больше 1 секунды повлечет за собой остановку выполнения программы. Повторная подача напряжения питания реле начнет выполнение программы сначала, это касается и количества запрограммированных циклов.

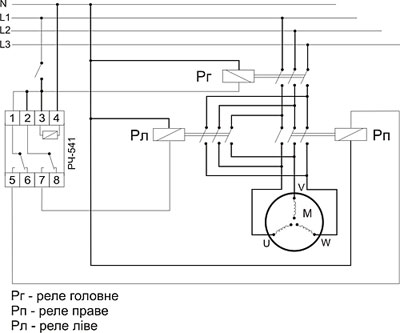

Схема подключения:



Напряжение питания
Напряжение питания 24 В - 264 В~
Диапазоны тока
Максимальный ток нагрузки 2х16 А
Диапазон температур
Диапазон рабочих температур От -25°С до +50°С
Характеристики
Выносливость контактов 10^5 включений
Потребляемая мощность 1,5 Вт
Присоединения проводов Зажимы винтовые 2,5 мм^2
Группы выходных контактов 2 на переключение
Дополнительно Установка времени t1, t2, t3, t4 от 1 с до 99 г 59 мин 59 с Точность установки времени 1 с Счетчик цикла или непрерывно в петле от 1 до 999999
Монтаж устройства на DIN-рейке 35 мм
Степень защиты IP40
Габаритные размеры 2 модуля типа S (35 мм)
