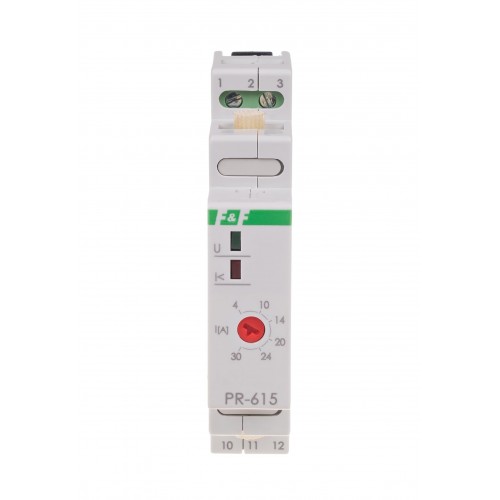

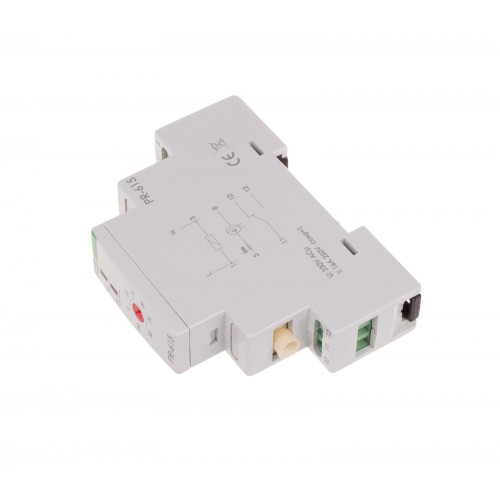

Реле струму пріоритетне F&F PR-615, 4-30A, 16A

Межі регулювання 4-30 А, навантаження 16 А

Призначення: реле струму пріоритетної дії служить для контролю величини струму, який витрачається електроприймачами та керування ними у випадку, коли їх одночасна робота викликає перевантаження мережі живлення та спрацювання запобіжних пристроїв.

Дія: потенціометром встановлюється значення порогу струму споживання в пріоритетному колі, при перевищенні якого реле вимикає непріоритетне електричне коло. Зниження струму споживання в пріоритетному колі нижче встановленого призводить до автоматичного ввімкнення непріоритетного кола.

Зауваження: для електричних кіл з реле пріоритетної дії слід застосовувати автоматичні запобіжники з таким часом спрацювання, щоб не було випередження реакції реле.

Зауваження: для PR-615 струм споживання пріоритетного приймача обмежений лише перерізом силового проводу пріоритетного навантаження (макс. d = 4 мм2), протягнутого через гальванічно відокремлений від вимірювальної системи канал реле.

Чому виникає «циклічне клацання»?

Якщо через отвір у корпусі провести загальний кабель, який живить одночасно і пріоритетне, і непріоритетне навантаження, виникає наступна помилкова ситуація:

1. Перевищення порогу: Сумарний струм обох кіл перевищує встановлене значення. Реле спрацьовує і відключає непріоритетне коло.

2. Падіння струму: Оскільки струм непріоритетного кола більше не проходить через вікно реле, загальний вимірюваний рівень струму миттєво падає нижче встановленого порогу.

3. Повторне ввімкнення: Реле «бачить», що струм у нормі, і знову вмикає непріоритетне коло.

4. Зациклення: Це призводить до безперервного циклу ввімкнення/вимкнення, що може вивести з ладу як саме реле, так і підключені до нього прилади.

Як уникнути цієї проблеми?

Для правильної експлуатації дотримуйтесь наступних правил:

• Розділяйте кола: Через трансформатор (отвір) має проходити лише фазний провід пріоритетного споживача. Провід непріоритетного кола повинен підключатися безпосередньо до контактів реле (затискачі 11-12) і не проходити крізь отвір у корпусі.

• Налаштування порогу: Встановлюйте значення струму спрацювання на шкалі не більше ніж 80% від номінального струму споживання пріоритетного навантаження.
