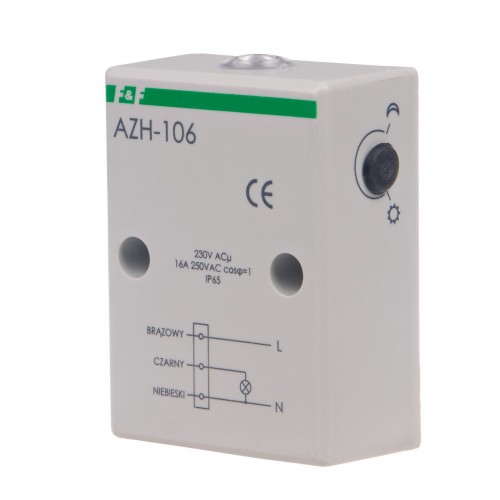

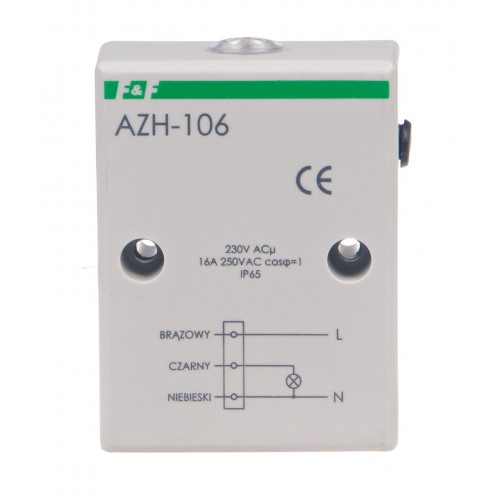

AZH-106

  • AZH-106
  • Цена: 417.20 грн.

Описание:

Назначение: реле сумеречное AZH-106 предназначено для автоматического включения световой рекламы, освещения территорий и объектов на улицах, площадях, в витринах магазинов и т. п. при наступлении сумерек и выключения такого освещения на рассвете.

Действие: реле нужно расположить в месте, где есть постоянный доступ естественного света, который изменением своей интенсивности будет включать и выключать освещение. Момент включения освещения пользователь может установить потенциометром. Оборот в сторону "месяца" - включение освещения при меньшей интенсивности естественного света, оборот в сторону "солнышка" - при большей. Реле оборудовано системой задержки включения и выключения освещения, таким образом оно препятствует влиянию помех (например, атмосферных разрядов) на работу реле.

Схема подключения:

Клікніть на зображення для збільшення

Дополнительная информация:

*Существует возможность изготовить сумеречные реле под заказ для других значений напряжения питания, чем поданные в технических характеристиках (24 В, 48 В, 110 В и т. п.).

Схема підключення

Схема подключения дополнительного реле для нагрузок, суммарный ток потребления которых превышает максимальный ток контактов реле.

Напряжение питания
Напряжение питания 220 В, 50 Гц
Диапазоны тока
Максимальный ток нагрузки 16 А
Диапазон температур
Диапазон рабочих температур от -25°С до +50°С
Характеристики
Гистерезис Около 15 лк
Регулируемый порог включения 2 – 1000 лк
Задержка включения 5 с
Задержка выключения 10 с
Потребляемая мощность 0,56 Вт
Присоединения проводов 0,8 м 3х0,75 мм^2
Коммутационная износостойкость 10^5 циклов
Монтаж устройства Двумя шурупами на плоскость
Степень защиты IP 65
