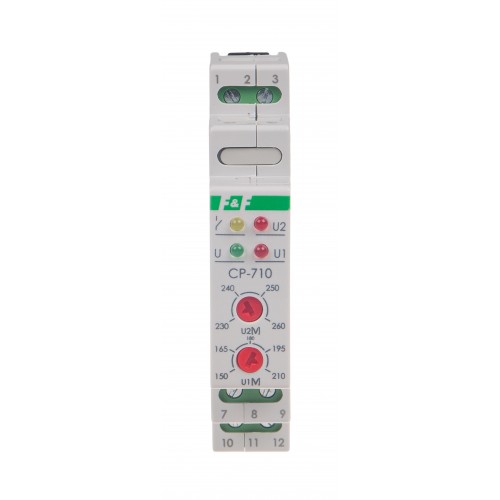

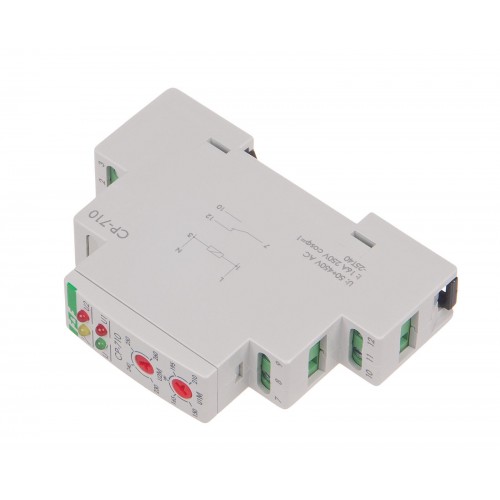

CP-710

  • CP-710

Опис:

Реле напруги

Призначення: реле напруги CP-710 призначене для контролю рівня напруги мережі та захисту електричних пристроїв від небезпечного для них підвищення та зниження рівня напруги поза встановлені межі. Пристосоване для монтажу на монтажній рейці в електрощитах.

Зауваження: реле напруги CP-710 може витримувати зростання напруги в мережі до 450 В та короткочасні зростання до 550 В, що забезпечує надійну охорону навантаження навіть при підвищенні рівня напруги в мережі понад норму. Зміна послідовності фаз або відгорання “нуля” (для трифазних) також не стане причиною виходу з ладу цих моделей реле напруги.

Схема підключення:

Схема підключення Схема підключення

На випадок нестабільної напруги мережі та частих змін її рівня поза встановлені межі (не менше 10 разів протягом 1 хв), CP-710 блокується на час 10 хв. Це запобігає частому циклічному увімкненню та вимкненню під`єднаних електропристроїв.

Напруга живлення
Напруга живлення 50 - 450 В~
Характеристики
Витривалість контактів 10^5 включень
Приєднання проводів Затискачі гвинтові 4 мм^2
Споживана потужність 0,8 Вт
Ступінь захисту IP40
Габаритні розміри 1 модуль типу S (17,5 мм)
Групи вихідних контактів 1 перемикаючий
Затримка спрацьовування Нижнього порога U1 1,5 с Верхнього порогу U2 0,1 с
Монтаж пристрою на DIN-рейку 35 мм
Діапазон струму
Максимальний струм навантаження 16 А
Діапазон температур
Діапазон робочих температур Від -25°С до +50°С
