CКF-BM

  • CКF-BM
  • Цена: 661.47 грн.

Описание:

Реле чередования и пропадания фаз с регулируемым порогом срабатывания для несимметрии напряжений.

Назначение: реле чередования и пропадания фаз предназначено для защиты электрических двигателей, которые питаются от трехфазной сети переменного тока в случае пропадания напряжения по крайней мере на одной фазе или в случае несимметрии напряжений между фазами, что может стать причиной выхода из строя двигателя, а также для обеспечения правильного направления оборотов двигателя в случае изменения очередности фаз на входах реле.

Действие: пропадание напряжения по крайней мере на одной произвольной фазе или асимметрия напряжений между фазами больше от установленной приведет к аварийному отключению двигателя. Отключение произойдет с задержкой 4 cек, что препятствует случайному отключению двигателя во время кратковременного исчезновения напряжения питания одной или двух фаз. Повторное включение произойдет автоматически при уменьшении асимметрии напряжений до уровня на ~5 В ниже установленного порога (то есть на величину гистерезиса напряжения), иначе запуск двигателя будет невозможным. В случае изменения последовательности фаз, что приведет к нежелательному изменению направления оборотов двигателя, реле не позволит запустить двигатель. Запуск двигателя будет возможен при возобновлении правильной последовательности фаз.

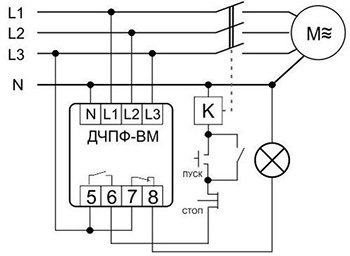

Схема подключения:

dchpf vm sh

В CКF-BM замыкающий контакт реле позволяет подключить звуковую или световую сигнализацию срабатывания устройства

Напряжение питания
Напряжение питания 3х380/220 В~ + N
Диапазоны тока
Максимальный ток нагрузки 10 А
Диапазон температур
Диапазон рабочих температур От -25°С до +50°С
Характеристики
Асимметрия напряжений аварийного отключения 40 – 80 В
Гистерезис 5 В
Выносливость контактов 10^5 включений
Задержка выключения 0,5 - 15 с
Потребляемая мощность 1,6 Вт
Присоединения проводов Зажимы винтовые 2,5 мм^2
Группы выходных контактов 1 переключающий
Монтаж устройства на DIN-рейке 35 мм
Степень защиты IP40
Габаритные размеры 2 модуля типа S (52,5 мм)
