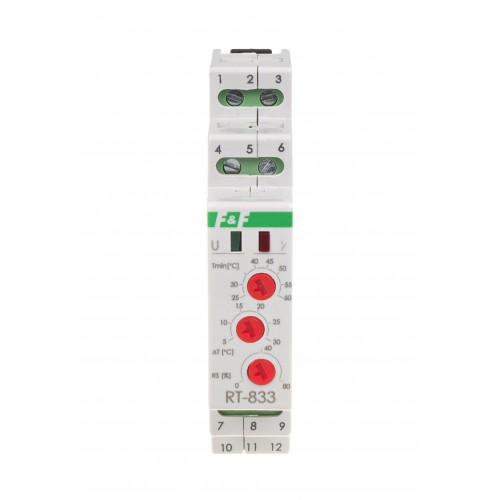

Регулятор температуры RT-833 для управления скоростью оборотов вентилятора

Модель:RT-833
  • Регулятор температуры RT-833 для управления скоростью оборотов вентилятора
  • Регулятор температуры RT-833 для управления скоростью оборотов вентилятора
  • Регулятор температуры RT-833 для управления скоростью оборотов вентилятора
  • Цена: 1116.92 грн.

Цена указана за реле без датчика температуры

Предназначение:
Регулятор предназначен для непосредственного управления скоростью оборотов вентилятора 12/24В постоянного тока в шкафах управления (либо подобных инсталляциях) в функции температуры.

Действие:

При росте значения температуры выше заданого значения Tmin будет задействован вентилятор, а скорость его вращения будет пропорциональна к измеряемой температуре и настройкам регулятора:
- для температуры Tmin скорость вращения будет равна заданой минимальной скорости.
- для температуры Tmin + Δ скорость вращения - 100%.
- для температуры с диапазона Tmin<>Tmin+Δ скорость вращения будет пропорционально установлена в диапазоне от установленого минимального значения до 100% скорости.

Регулятор имеет релейный выход для организации сигнализирования слишком высокой температуры либо повреждения (отсутствия питания) регулятора. Во время нормальной работы контакты 7-9 замкнуты. Если измеряемая температура будет на протяжении трёх минут выше от максимального значения (Tmin+Δ), то контакты разомкнутся. При повреждении регулятора либо отсутствии его питания, контакты 7-9 могут использоваться для сигнализирования ошибки.

Чтобы избежать проблемы стопорения двигателя на малых оборотах, регулятор имеет функцию старта от максимальной скорости - вентилятор стартует на максимальной скорости и потом притормаживает до соответствующего значения.

Сигнализирование:
1. LED зелёная U: питание устройства
2. LED красная:
- выключена – температура ниже от значения Tmin
- мигает (50% ON – 50% OFF) – температура выша значения Tmin, но в диапазоне регулирования.
- включена – температура длительное время (более чем 3 минуты) выше от предельного значения (Tmin+Δ).

Настройки:
1. Tmin - темп.минимальная, диапазон установки 25÷60°C
2.  ΔT - прирост температуры, диапазон установки 5÷30°C
3. RS - минимальная скорость, диапазон установки 0÷80%

Схема подключения:

1-3 питание регулятора
4-6 вход датчика температуры
7-9 контакт на размыкание 1R
10-12 выход, управляющий вентилятором

Дополнительная информация:

Цена указана за реле без датчика температуры

Возможные к использованию датчики температуры [F&F]


маркировкаRT
датчик температурыKTY 81-210
размеры датчикаØ5; h=20мм
изоляция датчикатермокембрик
проводOMY 2×0,34мм²; l=2,5м

маркировкаRT823
датчик температурыKTY 81-210
размеры датчикаØ8; h=40мм
изоляция датчикаметаллическая трубка
проводтермостойкий SIHF 2×0,5мм²; l=2,5м

Напряжение питания
Напряжение питания 12÷24В DC
Диапазон температур
Диапазон рабочих температур Tmin 25÷60°C ∆T 5÷30°C
Характеристики
Сигнализация питания LED зелёный
Потребляемая мощность 0,05Вт/0,6Вт
Присоединения проводов Контакты винтовые 2,5 мм^2
Датчик температуры KTY 81-210
Контакты Сигнализации (нагрузки) гальванически изолированный 1R (10A)
Момент дотягивания 0,4Нм
Номинальный ток DC (10-12) <6A
Сигнализация работы LED червоний
Точность измерений ±1°С
Установка стартовой скорости 0÷80%
Монтаж устройства на рейке TH-35
Габаритные размеры 1 модуль (18мм)
