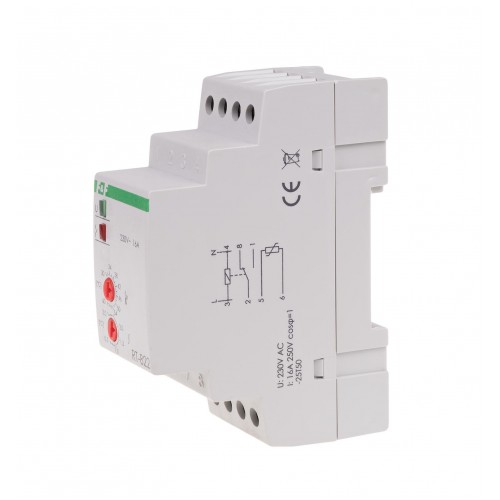

RT-822

  • RT-822

Опис:

Призначення: регулятор температури призначений для керування нагрівальним і охолоджуючим обладнанням з метою підтримання постійної температури оточуючого середовища.

Дія: якщо рівень температури контрольованого середовища нижчий від заданого, то контакти реле 2 – 1 залишаються замкненими. Ці контакти можуть бути ввімкнені в розрив кола живлення нагрівального пристрою. Якщо рівень температури контрольованого середовища вищий від заданого, тоді замкнені контакти реле 2 – 8, які можуть бути ввімкнені в розрив, наприклад, кола живлення охолоджуючого пристрою (вентилятора).

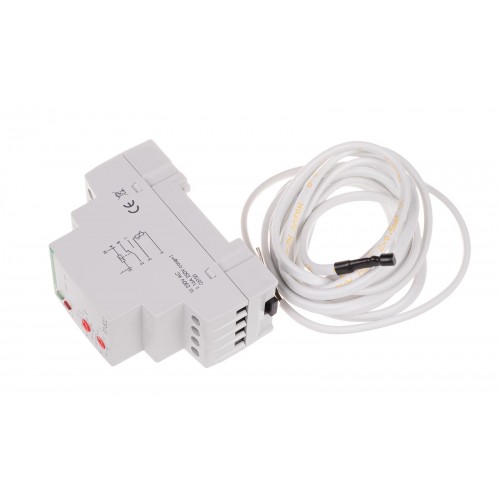

Датчик температури

для

РТ-820, РТ-821, РТ-822

Схема підключення:


Напруга живлення
Напруга живлення 220 В
Характеристики
Гистерезис Від 0,5°С до 3°С
Витривалість контактів 10^5 включень
Приєднання проводів Затискачі гвинтові 2,5 мм^2
Споживана потужність 1,1 Вт
Ступінь захисту IP40
Габаритні розміри 2 модулі типа S (35 мм)
Групи вихідних контактів 1 перемикаючий
Датчик температури KTY 10-6
Довжина Зонда з датчиком провід 2,5 м
Ступінь захисту зонда IP65
Монтаж пристрою на DIN-рейку 35 мм
Діапазон струму
Максимальний струм навантаження 16 А
Діапазон температур
Діапазон робочих температур Від -30°С до +60°С
