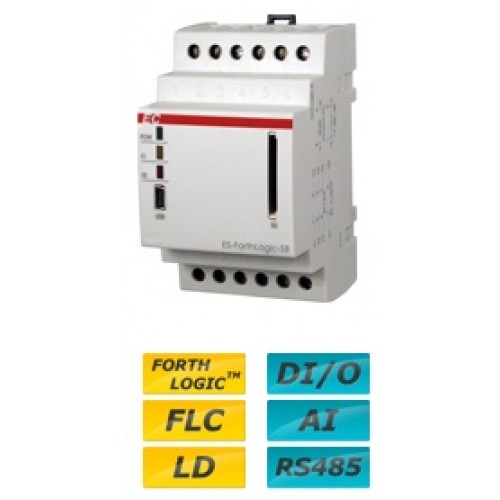

ES-ForthLogic SB

  • ES-ForthLogic SB

Описание:

Призначення: контролери ES-ForthLogic™ SВ є універсальними вільнопрограмованими логічними контролерами модульної архітектури, призначеними для побудови як замкнутих, так і інтегрованих в інші системи контурів керування довільним інженерним та промисловим обладнанням малого/середнього рівня складності в побуті (ES-ForthLogic™ SB) та промисловості (ES-ForthLogic™ SB prom).

ES-ForthLogic™ SB - відсутня повна гальванічна ізоляція центрального процесора відносно кіл живлення, входів, виходів та послідовного інтерфейсу.

ES-ForthLogic™ SB prom має повну гальванічну ізоляцію центрального процесора відносно кіл живлення, входів, виходів та послідовного інтерфейсу, і відповідає жорстким умовам експлуатації в промислових середовищах.





Рішення для швидкого запуску системи віддаленого моніторингу



Програма ES-BTConfigurator Android, для візуалізації процесів на контролерах ES-ForthLogic

Технічні особливості:

- вбудований інтерпретатор мови ForthLogic™ для реалізації довільних алгоритмів роботи контролера

- 6 універсальних входів/виходів: входи для приєднання сигналів типу "сухий контакт"/"відкритий колектор"; виходи типу "відкритий колектор" (50 В; 0,2 А); входи можуть працювати в режимі швидкого лічильника (10 кГц); виходи можуть працювати в режимі формування ШІМ-сигналу

- 2 аналогових входи по струму (0/4...20 мА), розрядність представлення даних 10р

- 1 швидкий послідовний порт RS485 з підтримкою протоколу MODBUS RTU та можливістю роботи в режимах MASTER або SLAVE

- вбудований легкодоступний зчитувач карт пам’яті типу SD/SDHC/MMC

- порт miniUSB для програмування та взаємодії з контролером

- внутрішня пам’ять подій на 25000 подій (2Мб)

- годинник реального часу з резервним живленням

- 2 світлодіоди різних кольорів для індикації напруги/стану контролера

- звукова сигналізація подій

- напруга живлення 9 В...30 В постійного струму

- корпус на DIN-рейку шириною 3S

- робоча температура: -40°С...+80°С

- відносна вологість: 0...90%, без конденсації

Схема підключення:

Схема підключення


де: X - G, B, T, Е відповідно.

Типове підключення сигналів до контролерів ES-ForthLogic™ SG, ES-ForthLogic™ SB, ES-ForthLogic™ ST, ES-ForthLogic™ SЕ.
