Індикатор напруги F&F LK-BZ-703Y
Модель:LK-BZ-703Y

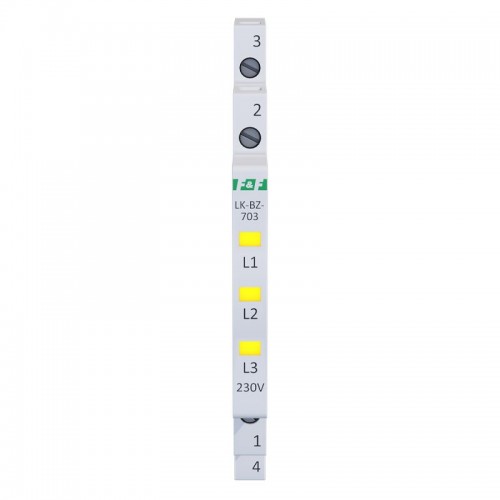

Індикаторна лампа LK-BZ-703Y використовується для візуальної індикації наявності напруги в окремих фазах трифазної мережі. Невеликий розмір корпусу (6,2 мм завширшки) економить місце в розподільному щиті. Кожна індикаторна лампа захищена вбудованим запобіжником, що усуває необхідність використання додаткового модуля запобіжників.
Принцип дії LK-BZ-703
Наявність напруги у фазі сигналізується засвітленням відповідного світлодіода, підключеного до кола цієї фази. Відсутність засвітлення вказує на відсутність напруги живлення або несправний запобіжник.
Вбудовані швидкодіючі запобіжники лампи усувають необхідність додаткового захисту, коли лампа використовується в колі з обмеженням струму менше 100 А.
Типи індикаторів напруги LK-BZ-703
| Index | Колір | Напруга живлення | ||
|---|---|---|---|---|
 |
LK-BZ-703R | 3 x червоний | 3×230 V+N | |
 |
LK-BZ-703G | 3 x зелений | 3×230 V+N | |
 |
LK-BZ-703Y | 3 x жовтий | 3×230 V+N | |
 |
LK-BZ-703K | червоний жовтий зелений |
3×230 V+N | |
 |
LK-BZ-703B | 3 x niebieski | 3×230 V+N | |
 |
LK-BZ-703B-110 | 3 x niebieski | 3×110 V+N |
| Характеристики: | |
| Напруга живлення | 3×230 V+N |
| Споживана потужність | 0,15 W/канал |
| Підключення | гвинтові клеми 2,5 mm² |
| Момент затягування | 0,4 Nm |
| Функція | Контроль живлення: 3 x LED; Кольори LED: 3 x жовта; Номінальний струм: 1 mA/канал; Тип запобіжника: швидкий запобіжник-вставка; Запобіжник — номінальний струм: 500 mA/канал; Запобіжник - zdolność wyłączania: 100 A @250 V AC |
| Розмір | 1/3 модуля (6,2 mm) |
| Монтаж | на DIN-рейці 35 мм |
| Діапазон робочих температур | -30÷50°C |
| Ступінь захисту | IP20 |
| Гарантія | 24 місяці |
| Виробник | F&F |
