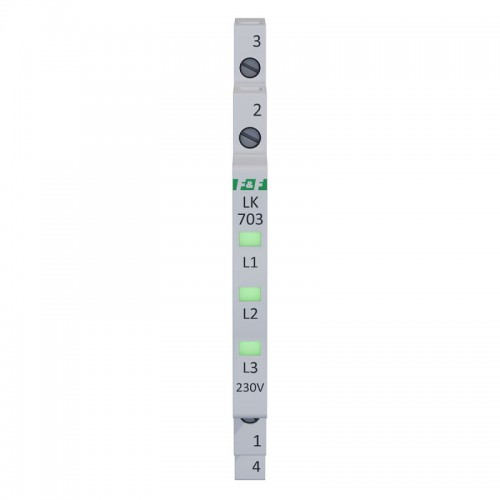

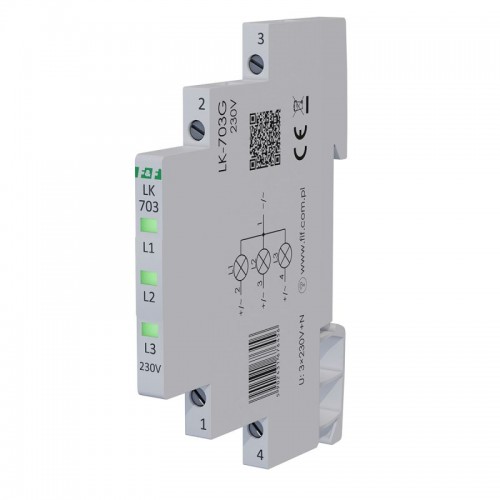

Індикатор напруги F&F LK-703G
Модель:LK-703G
Невеликий розмір корпусу (шириною 6,2 мм) економить місце в розподільчому щиті.
Про наявність напруги в фазі свідчить підсвічування відповідного світлодіода, увімкненого в схемі цієї фази.
У випадку, якщо перед точкою підключення лампи встановлено запобіжник максимальний
струм якого дорівнює або перевищує 25 А, схема підключення лампи
повинна бути захищена запобіжником, що не перевищує 6 А.
Типи індикаторів напруги LK-703
| Index | Колір | Напруга живлення | ||
|---|---|---|---|---|
 |
LK-703G-24V | 3 x зелений | 3×24 V+N | |
 |
LK-703G-110V | 3 x зелений | 3×110 V+N | |
 |
LK-703G-230V | 3 x зелений | 3×230 V+N | |
 |
LK-703R-24V | 3 x червоний | 3×24 V+N | |
 |
LK-703R-110V | 3 x червоний | 3×110 V+N | |
 |
LK-703R-230V | 3 x червоний | 3×230 V+N | |
 |
LK-703Y-24V | 3 x жовтий | 3×24 V+N | |
 |
LK-703Y-110V | 3 x жовтий | 3×110 V+N | |
 |
LK-703Y-230V | 3 x жовтий | 3×230 V+N | |
 |
LK-703K-24V | червоний жовтий зелений |
3×24 V+N | |
 |
LK-703K-110V | червоний жовтий зелений |
3×110 V+N | |
 |
LK-703K-230V | червоний жовтий зелений |
3×230 V+N |
| Характеристики: | |
| Напруга живлення | 3×230 V+N |
| Споживана потужність | 0,15 W/канал |
| Підключення | гвинтові клеми 2,5 mm² |
| Момент затягування | 0,4 Nm |
| Функція | Контроль живлення: 3 x LED; Кольори LED: 3 x зелена; Номінальний струм: 1 mA/канал |
| Розмір | 1/3 модуля (6,2 mm) |
| Монтаж | на DIN-рейці 35 мм |
| Діапазон робочих температур | -30÷50°C |
| Ступінь захисту | IP20 |
| Гарантія | 24 місяці |
| Виробник | F&F |
