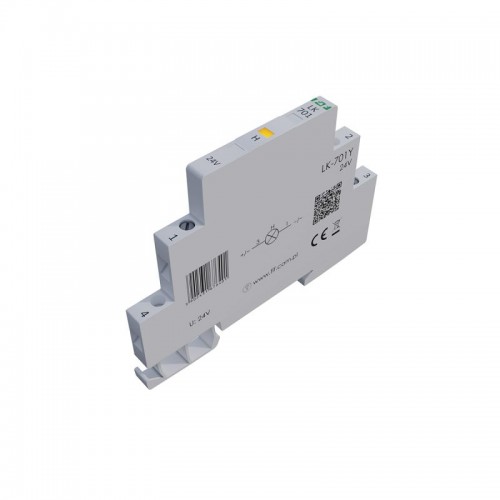

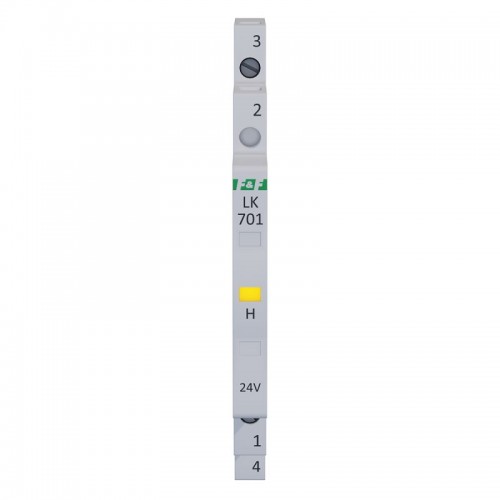

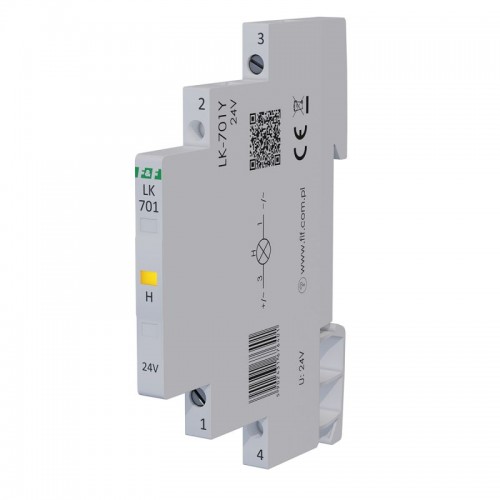

Індикатор напруги F&F LK-701Y-24V
Модель:LK-701Y-24V
Невеликий розмір корпусу (шириною 6,2 мм) економить місце в розподільчому щиті.
Про наявність напруги в фазі свідчить підсвічування відповідного світлодіода, увімкненого в схемі цієї фази.
У випадку, якщо перед точкою підключення лампи встановлено запобіжник максимальний
струм якого дорівнює або перевищує 25 А, схема підключення лампи
повинна бути захищена запобіжником, що не перевищує 6 А.
Типи індикаторів LK-701
| Index | Kolor | Напруга | ||
|---|---|---|---|---|
 |
LK-701G-24V | 1 x зелений | 12÷48 V AC / 12÷60 V DC | |
 |
LK-701G-110V | 1 x зелений | 110 V+N | |
 |
LK-701G | 1 x зелений | 230 V+N | |
 |
LK-701R-24V | 1 x червоний | 12÷48 V AC / 12÷60 V DC | |
 |
LK-701R-110V | 1 x червоний | 110 V+N | |
|
LK-701R | 1 x червоний | 230 V+N | |
 |
LK-701Y-24V | 1 x жовтий | 12÷48 V AC / 12÷60 V DC | |
 |
LK-701Y-110V | 1 x жовтий | 110 V+N | |
 |
LK-701Y | 1 x жовтий | 230 V+N |
| Характеристики: | |
| Напруга живлення | 12÷48 V AC / 12÷60 V DC |
| Споживана потужність | 1,1 W |
| Підключення | гвинтові клеми 2,5 mm² |
| Момент затягування | 0,4 Nm |
| Функція | Контроль живлення: 1 × LED (8×4 mm); Кольори LED: 1 x жовта |
| Розмір | 1/3 модуля (6,2 mm) |
| Монтаж | на DIN-рейці 35 мм |
| Діапазон робочих температур | -25 ÷ 50 °C |
| Ступінь захисту | IP20 |
| Гарантія | 24 місяці |
| Виробник | F&F |
