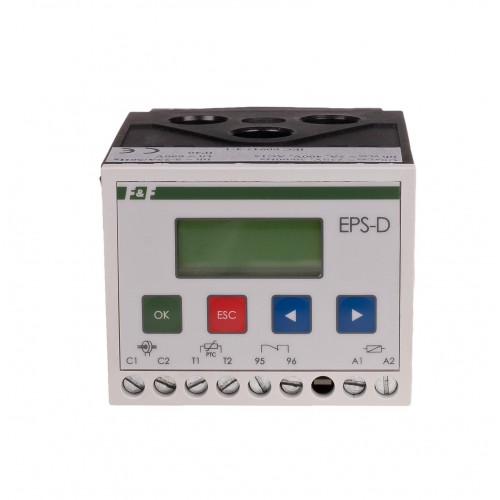

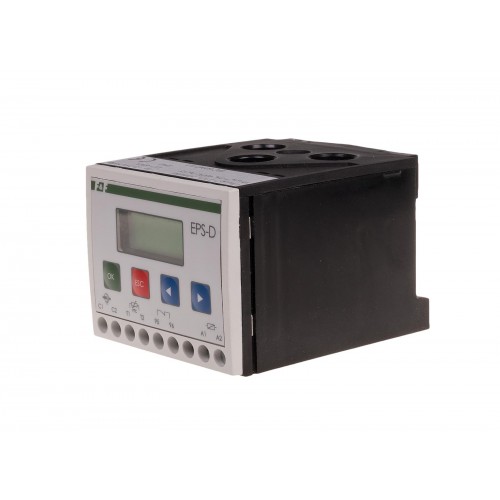

Многофункциональное реле EPS-D для защиты электродвигателя

Модель:EPS-D
  • Многофункциональное реле EPS-D для защиты электродвигателя
  • Многофункциональное реле EPS-D для защиты электродвигателя
  • Многофункциональное реле EPS-D для защиты электродвигателя
  • Цена: 6471.03 грн.

Назначение: EPS-D предназначено для защиты электрических трехфазных двигателей произвольной мощности. Уместным является применение реле в ответственных местах, таких как водонапорные установки, лифты, транспортеры, подъемники, вентиляторы, центрифуги, компрессоры и т. п.

Действие: реле контролирует нагрузку в каждой фазе. Исходя из указанного пользователем тока двигателя и реального тока потребления, реле с помощью микропроцессора анализирует состояние работы двигателя. EPS-D с высокой точностью и скоростью сравнивает состояние работы двигателя со смоделированными характеристиками в памяти процессора и эффективно защищает двигатель при возникновении аварийных ситуаций.

На дисплее реле указывается текущее значение тока одной, выбранной фазы. Ток может указываться абсолютным (А) или относительным (%) значением в отношении к установленному значению тока Ін. Дополнительно в режиме реального времени с помощью знаков (I > 105% Ін), (І < 95% Ін), (95% Ін I 105% Ін) указываются пределы, в которых находится измеряемый ток. Реле измеряет текущее значение тока включительно до 7-й гармоники. Погрешность измерения 1%.

Версия реле  Диапазон установки
5 А*  0 - 5
20 А   0 - 20
100 А  20 - 100



Защитные функции:
- защита от тепловой перегрузки;
- защита насоса от холостого хода;
- защита от механической перегрузки;
- защита от стопорения двигателя;
- защита от перегрева во время пуска;
- защита от пропадания фазы;
- защита от асимметрии напряжений между фазами;
- защита от асимметрии нагрузок;
- защита от замыкания на землю (от повреждения изоляции).

Дополнительные защитные опции:

Защита от поражения электрическим током (функция дифференциального автомата) - подключенный дополнительный трансформатор осуществляет защиту в пределах 30 мА - 500 мА.
Время срабатывания 100 мсек.

Дополнительные функции:
- визуальная индикация нагрузки двигателя
- сигнализация причины срабатывания защиты
- вычисление и запоминание теплового состояния двигателя
- дистанционное управление двигателем при помощи разных устройств управления






Напряжение питания
Напряжение питания 220 В
Диапазоны тока
Максимальный ток нагрузки 2 А
Характеристики
Присоединения проводов Зажимы винтовые 2,5 мм^2
Задержка срабатывания 4 с
Напряжение изоляции проводов питания 690 В
Монтаж устройства на DIN-рейке 35 мм
Степень защиты IP 20
