Лічильник електроенергії LE-03MQ-CT, трифазний, трансформаторного підслючення з Modbus RTU
Трифазний, двосторонній, для вимірювання електроенергії та параметрів мережі, трансформаторного підслючення, інтерфейс зв'язку Modbus RTU.
Функції
* 1- або 3-фазна система
* двостороннє вимірювання (4-квадранта)
* 1А або 5А трансформатори
* поточна передача 1 ÷ 9999
* Індикація kWh / kvar (завантажена / надана)
* індикація параметрів мережі
* сумісність з MID
* Порт RS-485
* Протокол передачі даних Modbus RTU
* імпульсний вихід SO(×2)
* підсвічування, багатофункційний РК-дисплей
* захист паролем
Схеми підключення:

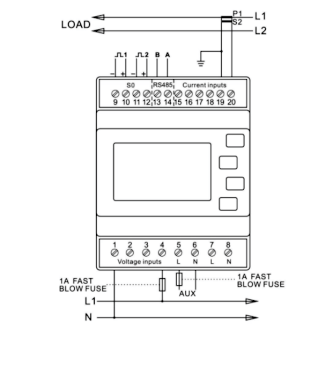

230 V AC 1-фазна 2-провідна мережа

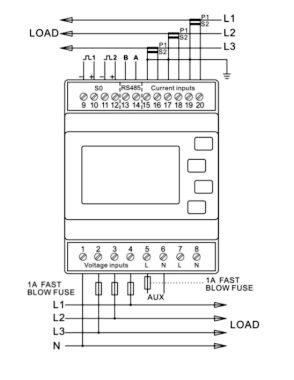

3 × 230 V + N 3-фазна 4-провідна мережа

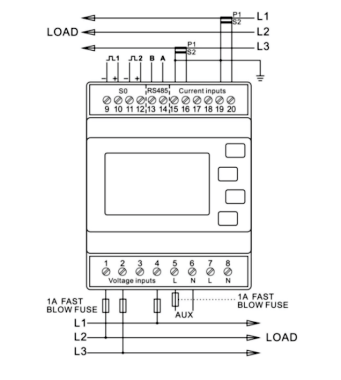

3-х 400 В 3-фазна 3-провідна мережа (без нуля)
Характеристики: | |
Напруга живлення | 3×400 В+N |
Максимальний струм навантаження | 6 A |
Споживана потужність | Не більше 10 В; 2 Вт |
Підключення | 4,0 мм² гвинтові клеми |
Напруга підключення SO+ SO- | Не більше 30 В DС |
Струм підключення SO+ SO- | Не більше 27 мА |
Клас точності | 1 |
Мінімальний струм вимірювання | 0,02 A |
Діапазон показів лічильника | 0÷99999,9 кВт*год |
Імпульсний вихід | відкритий колектор |
Протокол зв'язку | MODBUS RTU |
Послідовний інтерфейс | RS-485 |
Вимірювана напруга L-L | 100÷289 B AC |
Вимірювана напруга L-N | 173÷500 B AC |
Ізоляція | 4 кВ/1 хв.; 6 кВ/1 мкс |
Діапазон робочих температур | -20÷55°C |
Ступінь захисту | IP51 |
Гарантія | 24 місяці |
Виробник | F&F |
