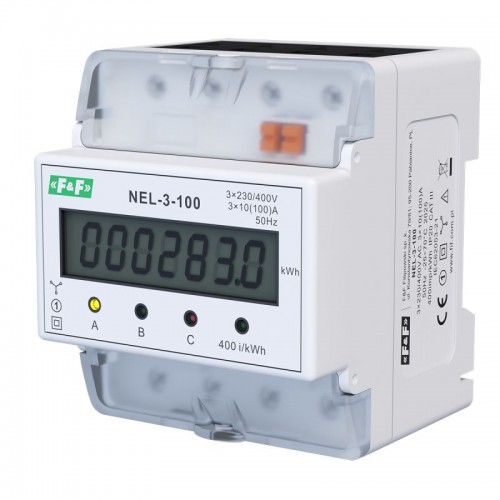

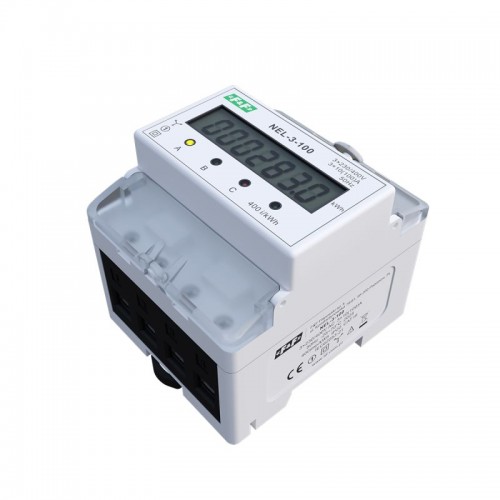

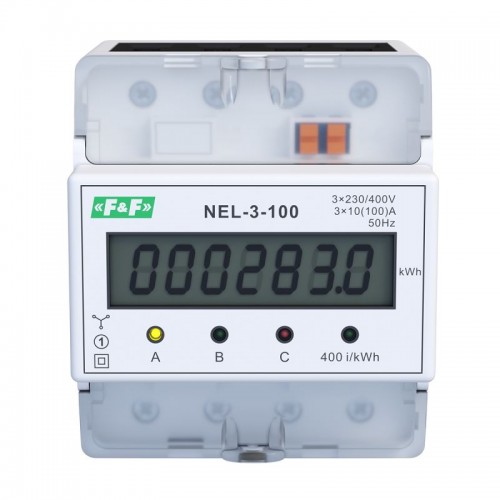

Лічильник електроенергії F&F NEL-3-100, 100A, трифазний
Модель:NEL-3-100
NEL-3-100 – це статичний (електронний) лічильник споживання електроенергії трифазного змінного струму в прямій системі підключення.
Принцип роботи
Використовуючи потік струму та прикладену напругу, спеціальна електронна схема генерує імпульси, пропорційні споживаній електричній енергії. Споживання енергії відображається миготливим світлодіодом. Кількість імпульсів перетворюється на споживану енергію, а її значення відображається на сегментованому РК-дисплеї. Цифри після коми представляють десяті частки кВт⋅год (0,1 кВт⋅год).
| Характеристики: | |
| Напруга живлення | 3×230/400 В |
| Максимальний струм навантаження | 3×100 A |
| Споживана потужність | 8 VA; 0,4 W |

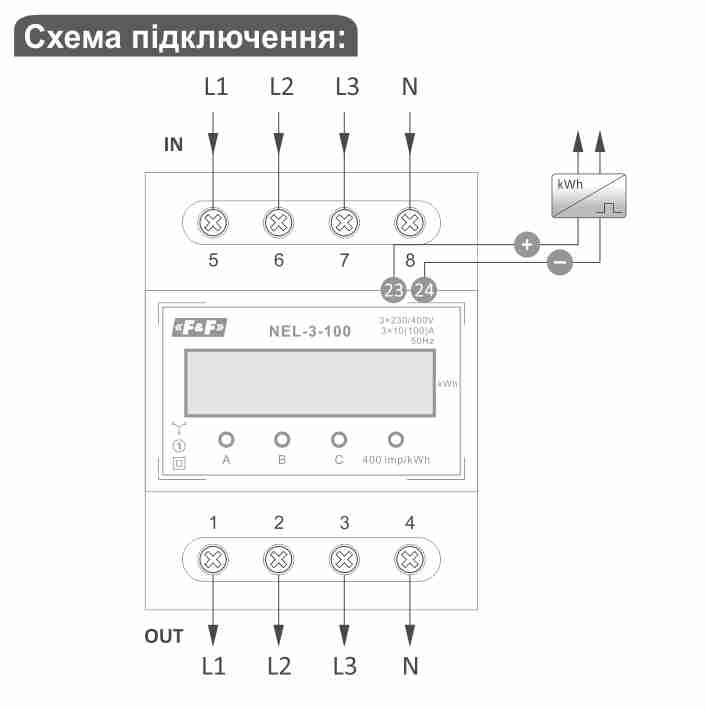

| Підключення | зажими гвинтові 25 мм² |
| Точність вимірювань | IEC62052-11, IEC62053-21 - клас 1 |
| Мінімальний вимірюваний струм | 0,04 A |
| Струм базовий | 10 A |
| Імпульсний вихід | 400 imp/kWh |

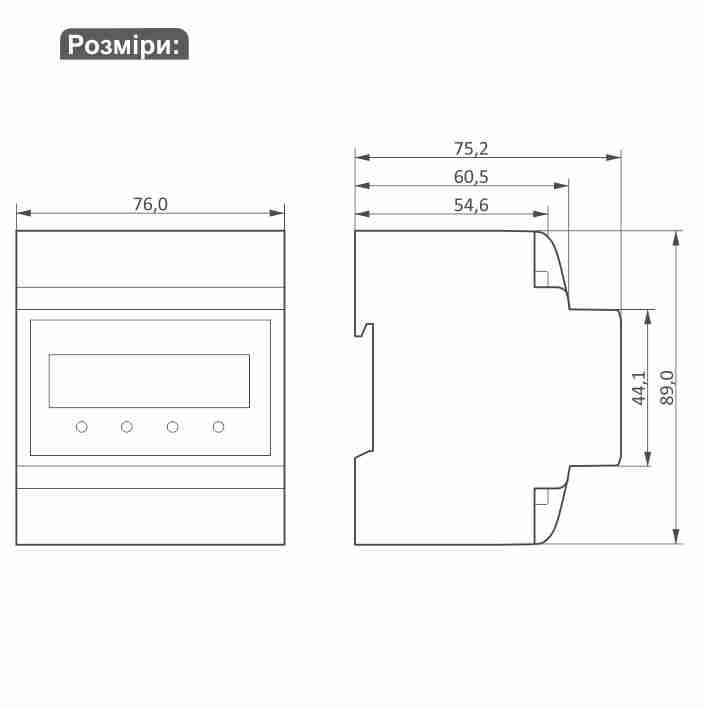

| Розмір | 4,5 модулі (75 мм) |
| Діапазон робочих температур | -25÷70°C |
| Ступінь захисту | IP20 |
NEL-3-100 Технічний паспорт
