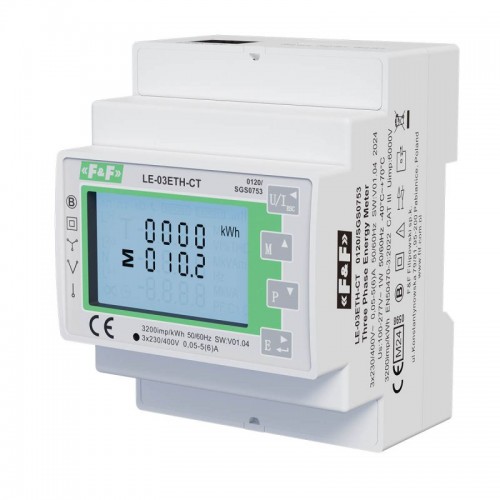

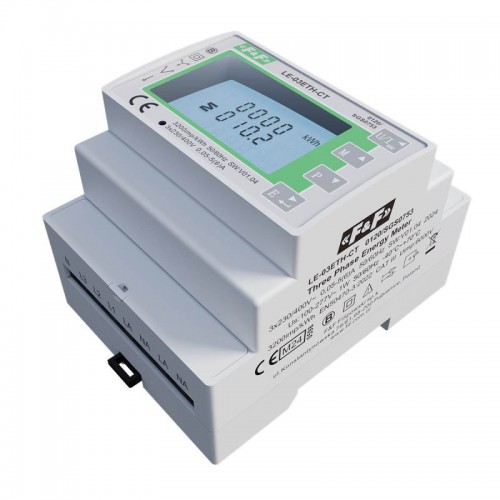

Лічильник електроенергії F&F LE-03ETH-CT
Модель:LE-03ETH-CT
Призначення
LE-03ETH-CT – це електронний багатофункціональний лічильник електроенергії, призначений для напівнепрямого вимірювання (з використанням зовнішніх трансформаторів струму) або непрямого вимірювання (використання трансформаторів напруги та струму). Лічильник призначений для дистанційного зчитування показників через вбудований порт зв'язку Ethernet та підтримку протоколу Modbus TCP.
Характеристики- Призначений для вимірювань в однофазних та трифазних (3- та 4-провідних) системах
- Двонаправлений
- Підтримка трансформаторів струму 1 А та 5 А з коефіцієнтом перемикання від 1 до 9999
- кВт·год/квар (споживається/експортується)
- Зображення параметрів мережі
- Протокол Modbus TCP
- Порт Ethernet
- Багатофункціональний РК-дисплей з підсвічуванням
- Конфігурація лічильника, захищена паролем
Споживана/експортована активна енергія |
AE+/AE- | [kWh] |
| Споживана/експортована реактивна енергія | RE+/RE- | [kvarh] |
| Фазні напруги | U1, U2, U3 | [V] |
| Фазні струми | I1, I2, I3 | [A] |
| Частота | F | [Hz] |
| Активна потужність | P | [W] |
| Реактивна потужність | Q | [var] |
| Повна потужність | S | [VA] |
| Коефіцієнт потужності | cosϕ | |
| Гармоніки THD | % | |
| Попит на енергію та потужність | kW, kvar, kVA, I |
Лічильник енергії LE-03ETH — це вдосконалений трифазний лічильник електроенергії, призначений для використання в сучасних системах управління енергією. Завдяки вбудованому порту Ethernet та підтримці протоколу Modbus TCP, пристрій забезпечує пряму інтеграцію з локальною мережею без додаткових шлюзів зв'язку.

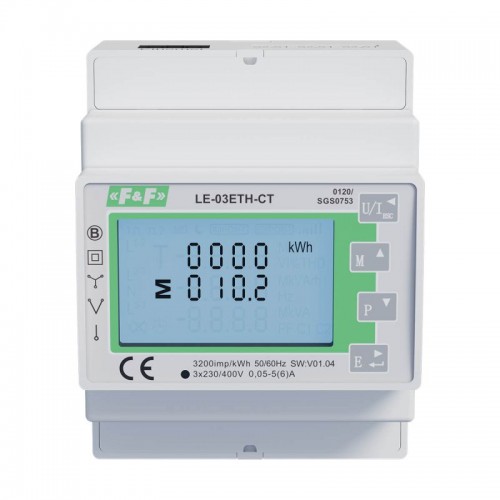

Просте встановлення. Пряме вимірювання до 100 А усуває необхідність у зовнішніх трансформаторах струму, економлячи місце в розподільному щиті та зменшуючи помилки встановлення.Зручне зчитування. Сенсорна кнопка на передній панелі лічильника дозволяє вибрати відображений параметр та змінити налаштування лічильника. РК-дисплей з підсвічуванням спрощує зчитування виміряних значень.
Розширена діагностика мережі. Пристрій вимірює не лише споживання (кВт·год), але й напругу, струм, потужність, коефіцієнт потужності та коефіцієнт гармонійних спотворень (THD), захищаючи пристрої від поганої якості електроенергії.
Двонаправлене вимірювання. Ідеально підходить для сонячних електростанцій – він точно фіксує енергію, що споживається та повертається в мережу.

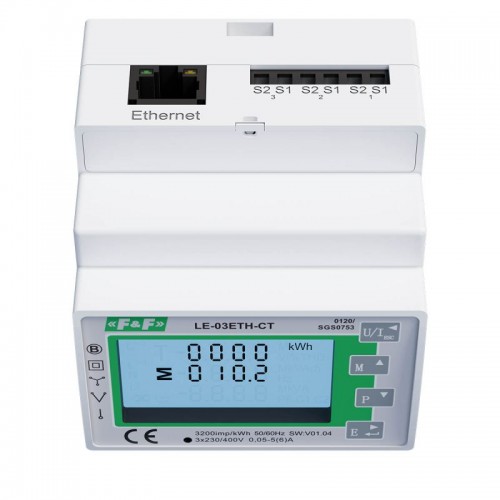

Дистанційне зчитування. Вбудований порт RJ45 забезпечує миттєвий доступ до даних через локальну мережу або Інтернет.
| Характеристики: | |
| Матеріал корпусу | пластик PC+ABS |
| Інтерфейс зв'язку | Modbus TCP |
| Порти | Ethernet |
| Дисплей | з підсвіткою |
| Розмір | 4 модулі (72 мм) |
| Монтаж | на DIN-рейку 35 мм |
| Діапазон робочих температур | Від -25°С до +55°С |
| Ступінь захисту | IP20 |
| Гарантія | 24 місяці |
| Виробник | F&F |
LE-03ETH-CT настанова з експлуатації
