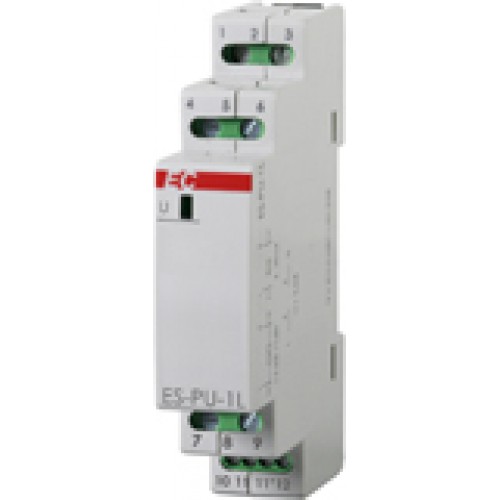

ES-PU-1L
Описание:
Назначение: для измерения напряжения и передачи измеренных значений по унифицированному выходу 4-20 мА.
Схема подключения:
* Измерение напряжения осуществляется относительно нейтрального проводника.
* TrueRMS означает точное измерение при любой форме синусоиды переменного напряжения, а также возможность мерять постоянные напряжения - в этом случае измеренное значение совпадает со значением постоянного напряжения.
* Исходный ток 4 мА отвечает действующему значению входного напряжения 0 В, исходный ток 20 мА отвечает действующему значению входного напряжения 285 В.
| Напряжение питания | |
| Напряжение питания | 9 - 30 В |
| Диапазон температур | |
| Диапазон рабочих температур | От -20°С до +50°С |
| Характеристики | |
| Потребляемая мощность | 0,8 Вт |
| Максимальное напряжение | 285 В / 400 В |
| Ток на выходе | 4 - 20 мА |
| Точность измерений | ±0,5% |
| Габаритные размеры | 1 модуль типа S (17,5 мм) |
