Измерение температуры ES-DT-1M/2М/3М, для датчиков 18В20, MODBUS RTU

Модель:ES-DT-1M
  • Измерение температуры ES-DT-1M/2М/3М, для датчиков 18В20, MODBUS RTU
  • Цена: 2313.35 грн.

Назначение: устройство сбора и передачи данных ForthLogic™ ES-DT-1M/2М/3М предназначен для измерения температуры с использованием датчиков 18В20 фирм Dallas Semiconductor и поддерживает подключение через цифровой вход в тридцати датчиков температуры. Информационный обмен с устройством осуществляется по последовательному интерфейсу RS485 по протоколу MODBUS RTU.

ES-DT-1MDS18B20, внутренний
ES-DT-2MDS18B20, 10 шт.
ES-DT-3MDS18B20, 30 шт.

* Диапазон измерений лишь показывает потенциальные возможности датчика, практический диапазон измерений совпадает с рабочей температурой устройства.

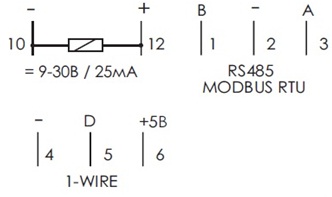

 Схема подключения:

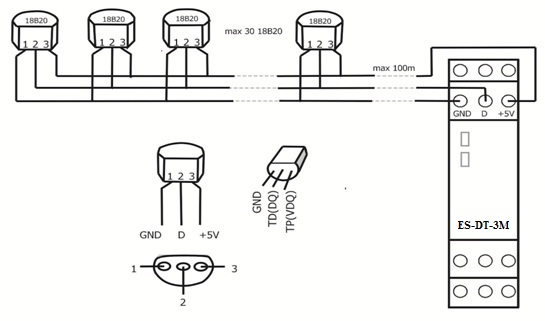

Подключение внешних входных цепей

Напряжение питания
Напряжение питания 9 - 30 В
Диапазон температур
Диапазон рабочих температур От -20°С до +85°С
Диапазон регулировки температуры От -55°С до +125°С
Характеристики
Максимальный потребляемый ток 15 мА
Параметры протокола 9600 бит/сек, 8 бит данных 2 стоп-бита, без бита четности
Погрешность измерения ±1°С%
Последовательный интерфейс RS485
Протокол MODBUS RTU
Тип датчика DS18B20
Габаритные размеры 1 модуль типа S (17,5 мм)
