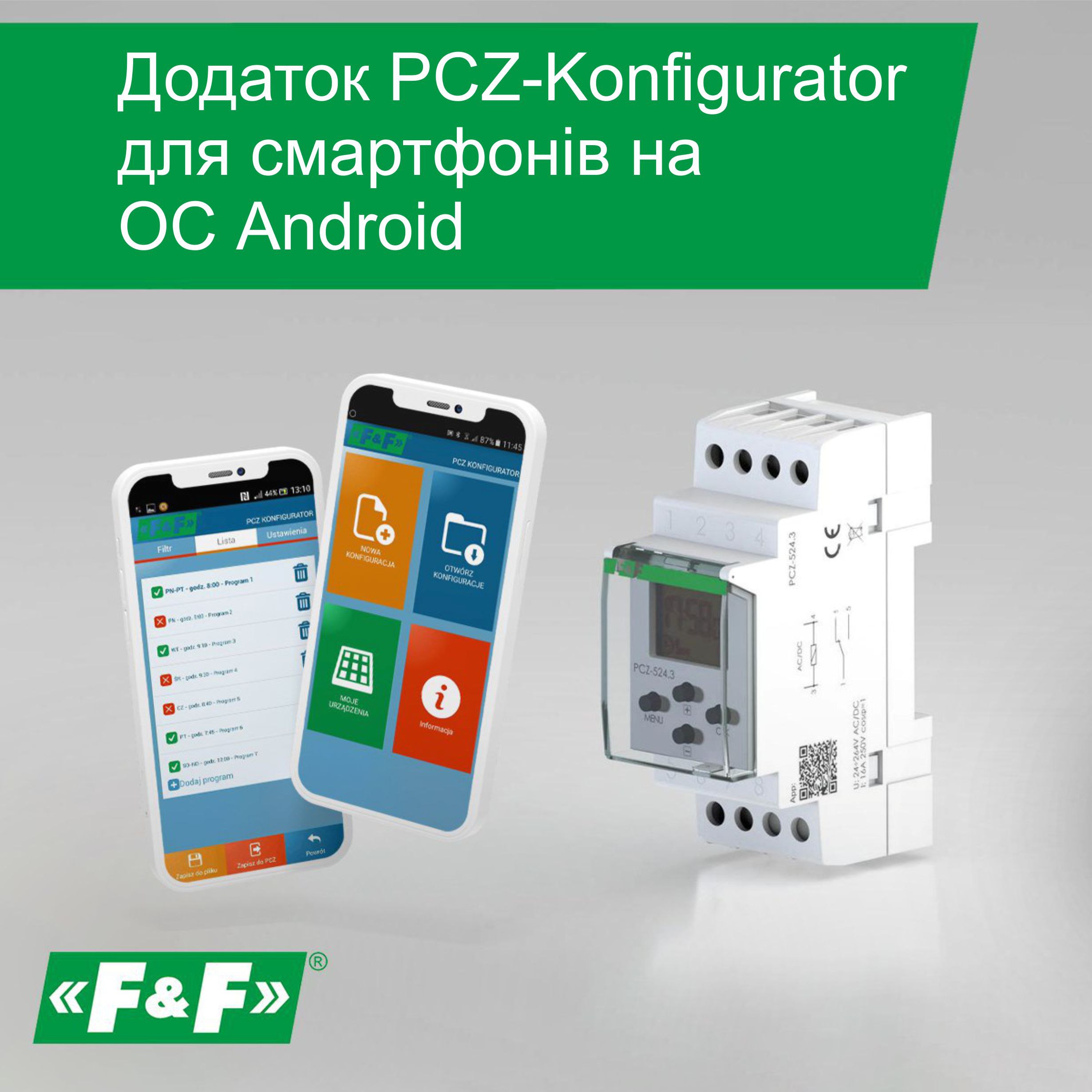

Додаток для налаштування таймерів PCZ Konfigurator

Бездротова система комунікації NFC – дає можливість бездротового зчитування та запису конфігурацій таймерів за допомогою смартфона (ос. Android), що оснащений модулем NFC.

Додаток PCZ Konfigurator – безкоштовний додаток для смартфонів та планшетів, що працюють на операційній системі Android та оснащені модулем бездротового зв'язку NFC.

Функції

• Підготовка таймера в автономному режимі (без підключення до таймера);

• Зчитування з таймера та збереження програми до таймера;

• Швидкий запис однієї програми на безліч контролерів;

• Зчитування та збереження конфігурації у файл;

• Можливість передачі програми через електронну пошту, Bluetooth, хмарні диски;

• Зручна ідентифікація підключених таймерів та можливість присвоїти різні назви;

• Автоматичне резервне копіювання програми;

• Відновлення попередньої конфігурації (разом із унікальним ідентифікатором кожного таймера);

• Автоматична синхронізація дати та часу з налаштуваннями смартфона.

Головне вікно

1. Нова конфігурація - кнопка відкриває вікно для підготовки нової конфігурації таймера.

2. Відкрити конфігурацію - Відкриється вікно, яке дозволяє завантажити збережену конфігурацію в програму пам'ять телефону.

3. Мої пристрої – вікно, що надає доступ і обробку всіх резервних копій конфігурації, розділених на певні пристрої.

4. Інформація - Інструкція до програми.

Нова конфігурація

1. Створити - створюється новий порожній файл конфігурація (без будь-яких програм).

2. Завантаження з ПК - нова конфігурація створюється на основі програми, збереженої в таймері PCZ. Після вибору цієї опції і наближення телефону до годинника з нього буде зчитана програма і завантажено додаток.

3. Завантажити з файлу - нова конфігурація буде створена на основі файлів, збережених користувачем. Відкриється вікно зі списком раніше збережених користувачем файлів.

4. Відновити – нова конфігурація буде створена на основі резервної копії однієї з попередніх конфігурацій. Після натискання кнопки відобразиться вікно зі списком резервних копій, розділених на контролери, на яких вони були збережені. Після вибору нового параметра конфігурації відобразиться інше вікно.

Функціональне вікно

Призначене для редагування програми, а також для читання та збереження конфігурації в таймер PCZ. Він з’являється автоматично, коли ми наближаємо телефон до таймера або коли готуємо нову конфігурацію. У верхній частині екрана є рамка з інформацією:

Dev - Тип підтримуваного драйвера

ID – унікальний ідентифікатор підключеного контролера (з’являється тільки при підключенні програми до контролера. В автономному режимі це поле залишається порожнім). Символ олівця з правого боку дозволяє ввести власне ім’я, під яким буде ідентифіковано таймер. Режим роботи - режим, у якому наразі працює контролер (ручний або автоматичний). Дійсний лише для режиму онлайн-виходу – статус вихідного реле (увімкнено чи вимкнено). Застосовується лише до режиму онлайн.

Кнопки:

1. Зчитування конфігурації з годинника

2. Збережіть поточну конфігурацію до годинника

3. Читання конфігурації з файлу

4. Збереження поточної конфігурації у файл.

5. Відновити конфігурацію з резервної копії.

6. Редагування поточної конфігурації

Редагування

Вікно редагування призначене для редагування поточної конфігурації (нової, зчитаної з файлу або PCZ). Він складається з трьох вкладок:

1. Список – список усіх програм (у тому порядку, в якому вони зберігаються в пам’яті

2. Фільтр - список програм, які будуть виконуватися в обраний день (хронологічно за порядком виконання програми)

3. Параметри - конфігурація параметрів системи




Список

Основну частину екрана займає список програм, які має виконати PCZ. Програми відображаються в тому порядку, в якому вони будуть збережені в пам'яті таймера.

Кожна програма позначена:

• Символ дії – зелений символ «v» означає, що дана програма активує реле. Червоний «х» означає, що реле вимкнено

• День і час - відображаються дні, в які буде виконуватися програма, і час початку програми.

• Номер програми - позиція програми в пам'яті контролера Жирний шрифт позначає програму, яка виконується (або має бути) в даний момент.

Натискання піктограми кошика поруч із записом програми видаляє програму. Щоб додати нову програму, виберіть опцію «Додати програму». Редагування існуючої програми можливе після натискання по відредагованій програмі.

Три піктограми внизу екрана дозволяють:

• Зберегти у файл - зберігає поточну конфігурацію у файл.

• Зберегти в PCZ - зберігає конфігурацію в таймер.

• Назад – повернення до вікна функцій. Коли ви повертаєтеся до вікна функцій, поточна конфігурація все ще зберігається в пам’яті програми.

Фільтр

Вкладка «Фільтр» має подібну функцію до списку. У цьому випадку у верхній частині екрана є додаткова рамка, яка дозволяє вибрати день і діапазон часу, для якого буде відображатися список активних на даний момент програм. Програми відображаються в хронологічному порядку в порядку їх фактичного виконання.

Додавання та редагування програм

Після вибору опції додавання або редагування програм відобразиться вікно, де можна вибрати:

• Дія – чи буде програма активувати чи деактивувати реле

• Вибір дня - вибір днів, у які буде виконуватися програма. Ви можете вибрати один день, понеділок - п'ятниця, субота - неділя, цілий тиждень.

• Час увімкнення - селектор дозволяє встановити час запуску програми.
