DRM-02

  • DRM-02

Опис:

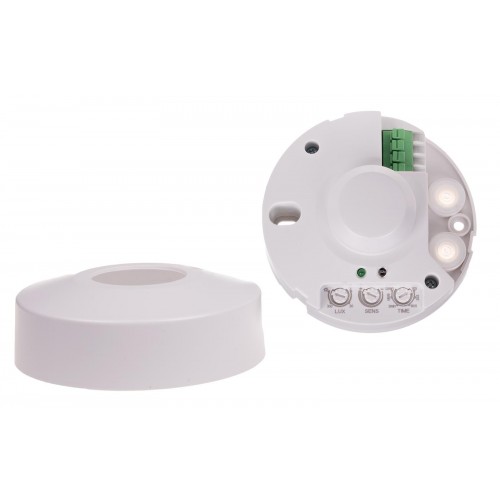

Призначення: датчик НВЧ DRM-02 реагує на рух об`єкту крізь дерев`янні, скляні, гіпсо-картонні та виготовленні з інших штучних матеріалів перегородки (стіни).

Дія: датчик НВЧ випромінює і приймає електромагнітні хвилі високої частоти 5.8 ГГц. Датчик реагує на зміни в відбитті електромагнітних хвиль (ефект Доплера), спричинені рухом об`єкта в зоні дії датчика. Датчик реагує на рух об`єкта до себе і від себе. Рух в зоні дії датчика призводить до автоматичного ввімкнення освітлення. Тривалий рух об`єкта в зоні дії датчика призведе до вмикання освітлення на більший проміжок часу. Якщо рух об`єкта припинився, освітлення автоматично вимкнеться через встановлений проміжок часу. При відновленні руху об`єкта в зоні дії датчика освітлення ввімкнеться знову на встановлений проміжок часу спочатку. По закінченню встановленого проміжку часу освітлення вимкнеться автоматично. Датчик призначений для роботи в темний період доби та має вмонтоване сутінкове реле, яке унеможливлює роботу датчика в світлий період доби. Час, на який вмикається освітлення, та момент ввімкнення датчика, в залежності від освітлення зони його дії, може бути відрегульований користувачем. Додатково існує можливість регулювання радіусу дії датчика. Датчик може працювати всередині приміщення. Зміни температури не впливають на роботу датчика. Потужність випромінювання датчика - 10 мВт, що є не шкідливою для людей і тварин. Для порівняння типова потужність випромінювання мобільного телефону складає 1000 мВт, тобто в 100 разів більше.


Схема підключення:


Напруга живлення
Напруга живлення 180 - 253 В
Характеристики
Приєднання проводів Затискачі гвинтові 1 мм^2
Споживана потужність 0,9 Вт
Ступінь захисту ІР 20
Включення споживача Регульоване від 5 с до 12 хв
Дальність виявлення Регульована (для h = 2,5 м) 1 - 10 м
Затримка спрацьовування 1 с
Поріг спрацьовування Регульований 45 - 2000 лк
Потужність випромінювання 10 мВт
Радіус дії 360°
Частота мікрохвильового випромінювання 5,8 ГГц
Монтаж пристрою Двома шурупами до основи
Діапазон струму
Максимальний струм навантаження 5 А
Діапазон температур
Діапазон робочих температур Від -25°С до +50°С
