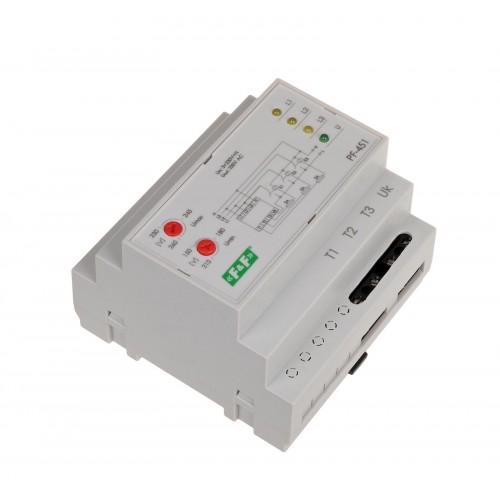

Автоматичний перемикач фаз PF-451 без пріоритетної фази

Модель:PF-451
  • Автоматичний перемикач фаз PF-451 без пріоритетної фази
  • Автоматичний перемикач фаз PF-451 без пріоритетної фази
  • Автоматичний перемикач фаз PF-451 без пріоритетної фази
  • Ціна з ПДВ: 3 540.53 грн.
  • Ціна без ПДВ: 2 950.44 грн.

Призначення: автоматичний перемикач фаз PF-451 призначений для підтримання постійного рівня напруги живлення однофазних електропристроїв у випадку пропадання фази живлення або зміни рівня напруги на ній поза встановлені межі шляхом перемикання живлення на іншу фазу з правильними параметрами.

Дія: на вхід перемикача підведено трифазну чотирьохпровідну напругу живлення, а з виходу подається напруга однієї фази. Якщо рівень вихідної напруги перевищить встановлені межі, перемикач подасть на вихід фазу з правильними параметрами. Під час перемикання (вимкнення однієї фази та увімкнення іншої) на виході короткочасно немає напруги. Перемикач фаз PF-451 пристосований для приєднання трьох додаткових реле (контакторів) до кожної фази для живлення електропристроїв струмом понад 16 А. Без додаткових реле максимальний струм живлення становить 16 А. Пошкодження реле робочої фази (перегорання контактів, розрив кола котушки) призведе до перемикання живлення на іншу фазу. Конструкція пристрою не дозволяє ввімкнути більше одного реле одночасно, тому у випадку залипання контактів реле в колі фази з неправильними параметрами перемикання на іншу фазу не відбудеться.

Без пріоритетної фази.



Схема підключення:

Клікніть на зображення для збільшення

Клікніть на зображення для збільшення

Характеристики:
Напруга живлення 3×230 В+N
Максимальний струм навантаження 16 А
Напруга на виході 220 В
Витривалість контактів 10^5 циклів
Додатково Нижній поріг спрацьовування 150 - 210 В Верхній поріг спрацьовування 230 - 260 В
Час перемикання 0,5 – 0,8 с
Приєднання проводів Затискачі гвинтові 2,5 мм^2
Гистерезис 5 В
Напруга на вході 3х220 В~ + N
Розмір 5 модулів S (87,5 мм)
Монтаж на DIN-рейку 35 мм
Діапазон робочих температур Від -25°С до +50°С
Ступінь захисту IP40
Гарантія 24 місяці
Виробник F&F
Країна виробник Польща
