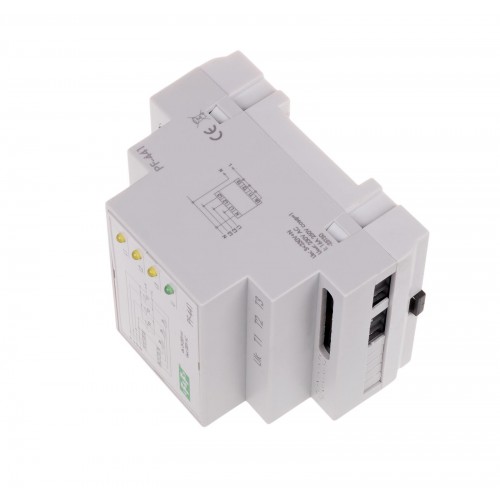

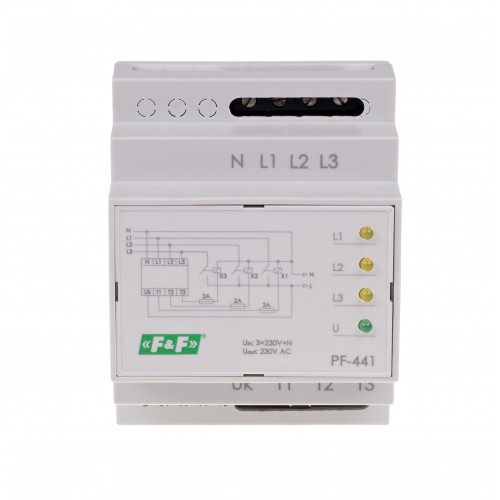

PF-441

  • PF-441

Опис:

Призначення: автоматичний перемикач фаз PF-441 призначений для підтримання постійного рівня напруги живлення однофазних електропристроїв у випадку пропадання фази живлення або зміни рівня напруги на ній поза встановлені межі шляхом перемикання живлення на іншу фазу з правильними параметрами.

Дія: на вхід перемикача підведено трифазну чотирьохпровідну напругу живлення, а з виходу подається напруга однієї фази. Якщо рівень вихідної напруги перевищить встановлені межі, перемикач подасть на вихід фазу з правильними параметрами. Під час перемикання (вимкнення однієї фази та увімкнення іншої) на виході короткочасно немає напруги. Перемикач фаз PF-441 пристосований для приєднання трьох додаткових реле (контакторів) до кожної фази для живлення електропристроїв струмом понад 16 А. Без додаткових реле максимальний струм живлення становить 16 А. Пошкодження реле робочої фази (перегорання контактів, розрив кола котушки) призведе до перемикання живлення на іншу фазу. Конструкція пристрою не дозволяє ввімкнути більше одного реле одночасно, тому у випадку залипання контактів реле в колі фази з неправильними параметрами перемикання на іншу фазу не відбудеться.

Схема підключення:

Клікніть на зображення для збільшення

Клікніть на зображення для збільшення

Фаза L1 є пріоритетною. Якщо вона матиме правильні параметри, перемикач подасть її на вихід незважаючи на те, що рівень напруги підключеної фази є правильним. Час перемикання однієї фази на іншу становить 0,5 – 0,8 с.

Характеристики
Гистерезис 5 В
Витривалість контактів 10^5 циклів
Приєднання проводів Затискачі гвинтові 2,5 мм^2
Ступінь захисту IP40
Габаритні розміри 4 модулі S (70 мм)
Додатково Нижній поріг спрацьовування 195 В Верхній поріг спрацьовування 250 В
Напруга на виході 220 В
Напруга на вході 3х220 В~ + N
Час перемикання 0,5 – 0,8 с
Монтаж пристрою на DIN-рейку 35 мм
Діапазон струму
Максимальний струм навантаження 16 А
Діапазон температур
Діапазон робочих температур Від -25°С до +50°С
