AVR-02-G

  • AVR-02-G
  • Цена: 3961.50 грн.

Описание:

Призначення: пристрій керування AVR-02 призначений для роботи в складі шаф (блоків) управління автоматичним включенням джерел резервного живлення, в системах безперебійного електропостачання 3-х фазних споживачів електроенергії.

Дія: пристрій керування AVR-02 контролює напругу на основних і резервних вводах трифазної мережі змінного струму. Якщо напруга в межах норми, навантаження підключається до основного вводу за допомогою зовнішнього комутаційного пристрою (контактора, автоматичного вимикача з моторним приводом і т.п.), яким управляє виконавче реле АВР.

При аварії основного вводу навантаження перемикається на резервний. При відновленні живлення на основному вводі навантаження перемикається на нього. Допустимі межі напруги та часові параметри перемикання встановлюються з лицьової панелі AVR-02. Живлення AVR-02 здійснюється від контрольованих вводів.

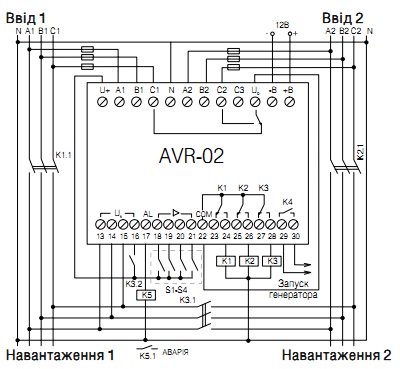

Схема підключення:


Додаткова інформація:

Функціональні особливості:

- контроль синфазності вводів

- формування напруги оперативного живлення

- формування сигналу "Аварія"

- формування сигналу запуску генератора

- управління контакторами і моторними приводами

- контроль положення силового апарату

- обмеження доступу до налаштувань введенням PIN-коду

- можливість роботи від зовнішнього джерела живлення постійного струму

- контроль стану аварійних ланцюгів силового апарату

- контроль чергування фаз

- контроль роботи резервної лінії від генератора

- пуско-налагоджувальний режим.

Напряжение питания
Напряжение питания От контролируемых вводов (Клеммы А, В, С) 50-264В От внешнего источника питания постоянного тока (клеммы +/- В) 10-14В От внешнего источника питания переменного или постоянного тока (клемма С) 50-264В
Диапазон температур
Диапазон рабочих температур От -25 до +50
Характеристики
Асимметрия напряжений аварийного отключения 20-100 В
Время вкл. основного ввода при восстановлении напряжения 1 с -250 м
Время охлаждения генератора 10-200 с
Количество контролируемых вводов 2
Максимальный ток контактов реле 8 А
Задержка включения 4 с
Время запуска генератора 5-100 с
Время отключения Для нижнего порога 2-30 с Для верхнего порога 0,3-10 с
Время переключения с основного на резервный ввод 0,1-30 с
Количество исполнительных реле 5
Максимальный ток катушки контактора 2 А
Порог напряжения Нижний 150-210 В Верхний 230-300 В
Тип контролируемых линий 3 фазы, 4-х проводная (3х400В + N)
Ток потребления По входам А, В, С 120 мА По входам +/- В 100 мА
Частота питающей сети 50 ± 2 Гц
Степень защиты IP20
