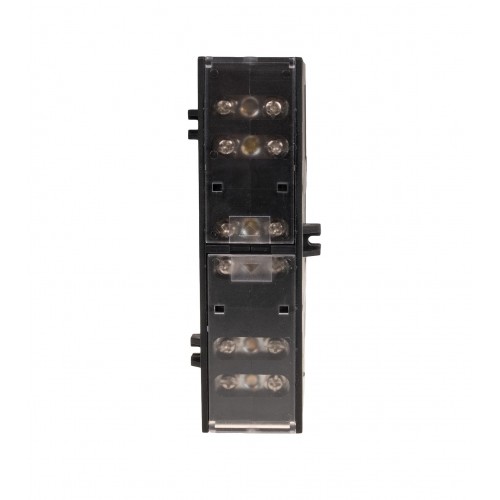

Трансформатор тока F&F TP-600-5, трехфазный, 600/5

Модель:TP-600-5
  • Трансформатор тока  F&F TP-600-5, трехфазный, 600/5
  • Трансформатор тока  F&F TP-600-5, трехфазный, 600/5
  • Трансформатор тока  F&F TP-600-5, трехфазный, 600/5
  • Трансформатор тока  F&F TP-600-5, трехфазный, 600/5
  • Цена: 1707.92 грн.

Тип: Трехфазный.

Корпус: с замкнутым сердечником.

Трансформация: 600/5.

Мощность: 3,75 VA


Трансформатор тока служит для пропорционального изменения больших токов на меньшие значения, адаптированные к диапазонам измерения контрольно-измерительных приборов.
Как работает трансформатор тока?
Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительной цепи контрольного или измерительного прибора.
Отношение сил токов в обеих обмотках является постоянной величиной.
Это текущий коэффициент IPn / ISn = N, где
IPn - номинальный первичный ток;
ISn - номинальный вторичный ток;
N - значение трансформации.
По величине тока, протекающего по вторичной обмотке, можно определить величину тока, протекающего по первичной обмотке:
ISm * N = IPm, где
ISm - измеренный первичный ток;
IPm - вторичный измеряемый ток.

ВНИМАНИЕ!
Вторичную цепь рекомендуется подключать проводом диаметром не менее 2,5 мм².
Рекомендуемое заземление клеммы S2.
Запрещается отключать вторичную цепь во время работы трансформатора (возможность высокого напряжения привести к поражению электрическим током или повреждению устройства).



Характеристики:
Тип трансформатора Трехфазный
Корпус трансформатора с замкнутым сердечником
Трансформация 600/5
Класс 1
Мощность 3,75 VA
Макс. напряжение работы 720 В AC
Nr нормы IEC 60044-1
Вторичный номинальный ток ls, A 5
Размеры отверстия P1/P2 31 mm x 31 mm
Подключение S1/S2 клеммы винтовые 4 мм²
Позиция монтажа вертикально/горизонтально
Размер WхHхD 142 мм x 55 мм x 96 мм
Частота 50÷60 Гц
Диапазон рабочих теператур
Уровень защиты IP20
Гарантия 24 месяца
Производитель F&F
