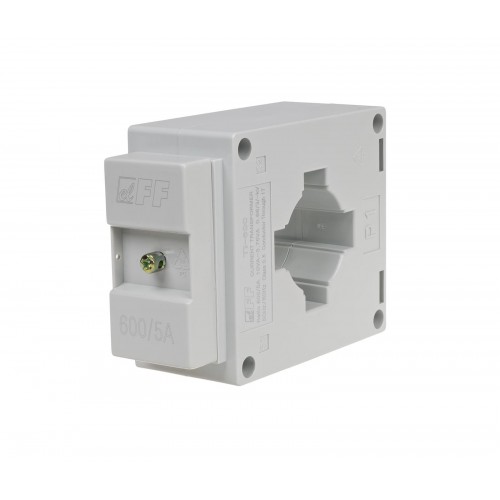

Трансформатор тока F&F TI-600-5, 600/5

Модель:TI-600-5
  • Трансформатор тока F&F TI-600-5, 600/5
  • Трансформатор тока F&F TI-600-5, 600/5
  • Трансформатор тока F&F TI-600-5, 600/5
  • Цена: 574.61 грн.

Тип: Однофазный.

Корпус: с замкнутым сердечником.

Трансформация: 600/5.

Мощность: 10 VA.


Трансформатор тока служит для пропорционального изменения больших токов на меньшие значения, адаптированные к диапазонам измерения контрольно-измерительных приборов.
Как работает трансформатор тока TI?
Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительной цепи контрольного или измерительного прибора.
Отношение сил токов в обеих обмотках является постоянной величиной.
Это текущий коэффициент IPn / ISn = N, где
IPn - номинальный первичный ток;
ISn - номинальный вторичный ток;
N - значение трансформации.
По величине тока, протекающего по вторичной обмотке, можно определить величину тока, протекающего по первичной обмотке:
ISm * N = IPm, где
ISm - измеренный первичный ток;
IPm - вторичный измеряемый ток.

ВНИМАНИЕ!
Вторичную цепь рекомендуется подключать проводом диаметром не менее 2,5 мм².
Рекомендуемое заземление клеммы S2.
Запрещается отключать вторичную цепь во время работы трансформатора (возможность высокого напряжения привести к поражению электрическим током или повреждению устройства).


типIp/Isклас мощность
[VA]
размер P1/P2
A1/A2/A3×B; C [мм]
размер
W×H [мм]
вес
[кг]
TI-30* 30/5 11Ø2287,5×104
0,135
TI-4040/511Ø22 87,5×104
0,135
TI-5050/512,5Ø22 87,5×104
0,135
TI-6060/512,5Ø22 87,5×104
0,135
TI-7575/5 12,5Ø2287,5×104
0,135
TI-8080/512,5Ø22 87,5×104
0,135
TI-100 100/5  0,5
2,530/25/20×10; Ø2261×81×34 0,235
TI-150150/50,52,530/25/20×10; Ø22 61×81×34 0,235
TI-200200/50,55,030/25/20×10; Ø22 61×81×34 0,235
TI-250250/50,55,030/25/20×10; Ø22 61×81×34 0,235
TI-300300/5 0,55,030/25/20×10; Ø2261×81×34 0,235
TI-400400/5 0,51040/30/ - ×10; Ø30 75×99×40 0,305
TI-600600/50,51040/30/ - ×10; Ø30 75×99×40 0,305


Внимание! Только для TI-30* Для правильной работы трансформатора необходимо 4 раза пропустить провод через отверстие трансформатора.




Характеристики:
Тип трансформатора Однофазный
Корпус трансформатора с замкнутым сердечником
Трансформация 600/5
Класс 0.5
Мощность 10 VA
Макс. напряжение работы 0,66 kV AC
Nr нормы IEC 60044-1
Вторичный номинальный ток ls, A 5
Размеры отверстия P1/P2
Вес, кг 0.322
Напряжение пробоя изоляции 3 kV/1 мин.
Подключение S1/S2 клеммы винтовые 4 мм²
Позиция монтажа вертикально/горизонтально
Размер WхHхD 75 мм × 99 мм × 40 мм
Частота 50÷60 Гц
Диапазон рабочих теператур
Уровень защиты IP20
Гарантия 24 месяца
Производитель F&F
