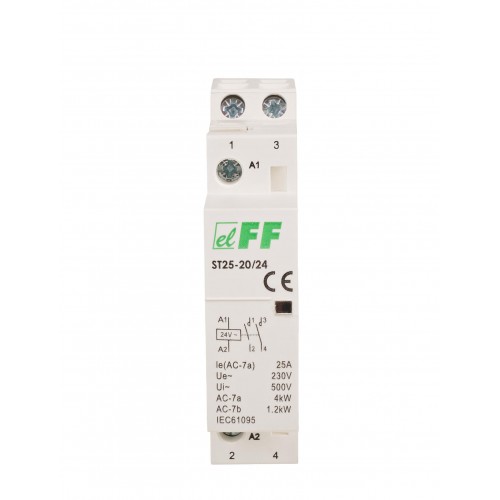

ST25-20 Контактор модульный, 2NO, 25А
Модель:ST25-20
-
Цена: 603.06 грн.
Описание:
Назначение: электромагнитные контакторы в модульных корпусах для непосредственного монтажа на DIN-рейке.
Действие: подача напряжения питания на катушку контактора приведет к переключению контактов. Включение контактора сигнализируется появлением красного флажка в окошке. После исчезновения напряжения питания контакты возвращаются в исходную позицию.
| Тип контактора | Группы контактов | Ток нагрузки | Мощность коммутации для нагрузки типа АС1 | Мощность коммутации для нагрузки типа АС3 | Напряжение питания обмотки | Потребляемая мощность | Тип корпуса | Масса | Зажимы винтовые |
| ST25-20 | 2НР | 25 A | 4 кВт | 1,3 кВт | 220 В ~ | 2,2 Вт | 1S | 106 г | 4 мм² |
| ST25-20/24 | 2НР | 25 A | 4 кВт | 1,3 кВт | 24 В ~ | 2,2 Вт | 1S | 106 г | 4 мм² |
| ST25-11 | 1НР+1НЗ | 25 A | 4 кВт | 1,3 кВт | 220 В ~ | 2,2 Вт | 1S | 106 г | 4 мм² |
| ST25-30 | 3НР | 25 A | 9 кВт | 2,2 кВт | 220 В ~ | 4,0 Вт | 2S | 168 г | 6 мм² |
| ST25-31 | 3НР+1НЗ | 25 A | 9 кВт | 2,2 кВт | 220 В ~ | 4,0 Вт | 2S | 168 г | 6 мм² |
| ST25-31/24 | 3НР+1НЗ | 25 A | 9 кВт | 2,2 кВт | 24 В ~ | 4,0 Вт | 2S | 168 г | 6 мм² |
| ST25-40 | 4НР | 25 A | 9 кВт | 2,2 кВт | 220 В ~ | 4,0 Вт | 2S | 168 г | 6 мм² |
| ST25-40/24 | 4НР | 25 A | 9 кВт | 2,2 кВт | 24 В ~ | 4,0 Вт | 2S | 168 г | 6 мм² |
| ST25-04 | 4НР | 25 A | 9 кВт | 2,2 кВт | 220 В ~ | 4,0 Вт | 2S | 168 г | 6 мм² |
| ST25-22 | 2НР+2НЗ | 25 A | 9 кВт | 2,2 кВт | 220 В ~ | 4,0 Вт | 2S | 168 г | 6 мм² |
| ST40-40 | 4НР | 40 A | 16 кВт | 5,5 кВт | 220 В ~ | 6,4 Вт | 3S | 241 г | 16 мм² |
| ST40-40/24 | 4НР | 40 A | 16 кВт | 5,5 кВт | 24 В ~ | 6,4 Вт | 3S | 241 г | 16 мм² |
| ST40-31 | 3НР+1НЗ | 40 A | 16 кВт | 5,5 кВт | 220 В ~ | 6,4 Вт | 3S | 241 г | 16 мм² |
| ST63-40 | 4НР | 63 A | 24 кВт | 8,5 кВт | 220 В ~ | 6,4 Вт | 3S | 241 г | 16 мм² |
| ST63-40/24 | 4НР | 63 A | 24 кВт | 8,5 кВт | 24 В ~ | 6,4 Вт | 3S | 241 г | 16 мм² |
| ST63-31 | 3НР+1НЗ | 63 A | 24 кВт | 8,5 кВт | 220 В ~ | 6,4 Вт | 3S | 241 г | 16 мм² |
Схема подключения:
| Напряжение питания - 230 В AC |
| Конфигурация контактов - 2×NO |
| Ток - 25 А |
| Мощность включения. AC1 (230 В) - 4 кВт |
| Мощность включения. AC3 (230 В) - 1,3 кВт |
| Соответствие - IEC 61095 |
| Вес - 106 г |
| Подключение - зажимы винтовые 4 мм2 |
| Напряжение изоляции - 4 кв |
| Потребляемая мощность - 2,2 Вт |
| Рабочая температура - -25÷50 °C |
| Размеры - 1 модуль (18 мм) |
| Монтаж - на din-рейке 35 мм |
| Степень защиты - IP20 |
