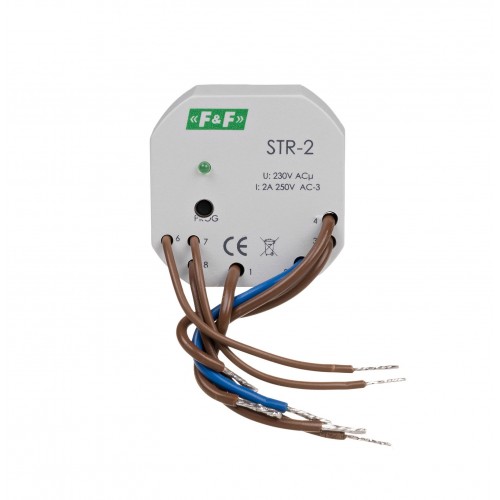

Реле управления роллетами F&F STR-2, 230V AC, однокнопочное

Модель:STR-2
  • Реле управления роллетами F&F STR-2, 230V AC, однокнопочное
  • Реле управления роллетами F&F STR-2, 230V AC, однокнопочное
  • Реле управления роллетами F&F STR-2, 230V AC, однокнопочное
  • Цена: 797.72 грн.

Однокнопочное, питание 230 В AC, монтаж на в монтажную коробку.

Реле управления роллетами STR предназначено для управления жалюзи (вверх-вниз) или другими объектами (например, воротами), приводимыми в движение однофазным электродвигателем переменного тока, посредством импульсных выключателей (например, однопозиционных).

Реле может работать как отдельное устройство (предназначенное для открытия / закрытия одной рулонной шторы), а также можно объединять реле в группы, обеспечивающие централизованное управление многими жалюзи.

Принцип действия:

О подачи питания реле управления роллетами сигнализирует зеленый светодиод U. Двигатель жалюзи включается путем кратковременной подачи напряжения (L или N) к одному из управляющих входов. Двигатель включается на время, предварительно запрограммированное пользователем, что позволяет полностью поднимать или опускать рольставни. Работа двигателя и направление движения жалюзи сигнализируются соответствующим красным светодиодным индикатором вверх или вниз. Можно остановить активированную роллету на уровне, выбранном пользователем (неполное открытие или закрытие роллеты).

Управляющие входа реле

Локальное управление - кнопка, подключенная к клемме 5, управляющая одной шторкой.

- вверх (открыть) / вниз (закрыть)

Нажатие локальной кнопки включает роллету в направлении, противоположном последнему (после подключения реле STR к источнику питания первое движение закрывает рольставни). Если шторка уже находится в движении, нажатие кнопки локального управления остановит роллету. Повторное нажатие локальной кнопки приводит к движению роллеты в противоположном направлении.

Центральное управление - общая для многих реле (минимум два) группа кнопок, подключенных к клеммам 7 и 8, управляющая всеми жалюзи, находящимися в центральной системе управления.

- все вверх;

- все вниз.

Нажатие центральной кнопки управления активирует жалюзи для движения в заданном направлении. Если один из роллет уже движется в том же направлении, он продолжит движение. Если он движется в противоположном направлении, то рольставни сначала останавливаются, а затем включаются в направлении, заданном командой, поданной на центральный вход.


Внимание!

Центральное управление позволяет активировать рольставни только для движения в выбранном направлении. Шторка остановится только по истечении запрограммированного времени или после нажатия любого выключателя локального управления.



Напряжение питания - 230 В AC
Тип двигателя - 230 В AC
Управление центральное - двухкнопочное
Локальное управление - однокнопочне
Управляющий сигнал - L или N
Максимальный ток импульса управления - 1 мА
Максимальный ток нагрузки - AC-3 1,5 А
Время включения - программируемый 0 с ÷ 10 минут.
Исполнительный элемент - реле
Подключение сигнала - 4×DY 1 мм2, l:10 см
Разъем питания - 4×DY 1,5мм2, l:10 см
Потребляемая мощность - 1 Вт
Рабочая температура - -25 ÷ 50 °C
Размеры - Ø55 мм, h: 13 мм
Монтаж - в коробку скрытого монтажа Ø60
Степень защиты - IP20
