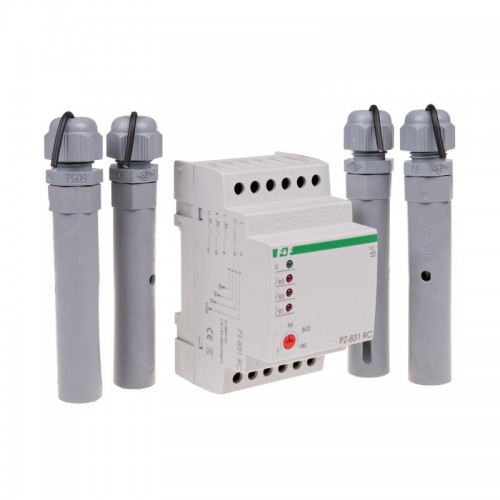

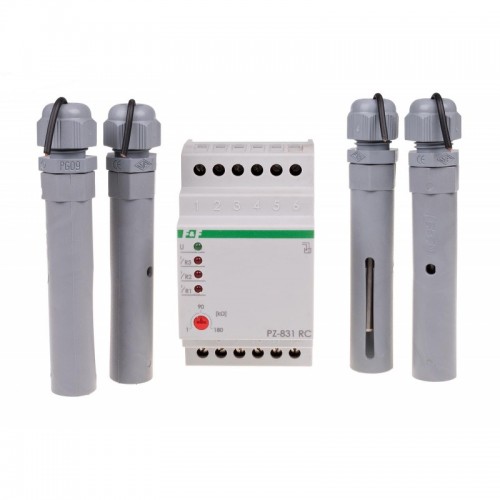

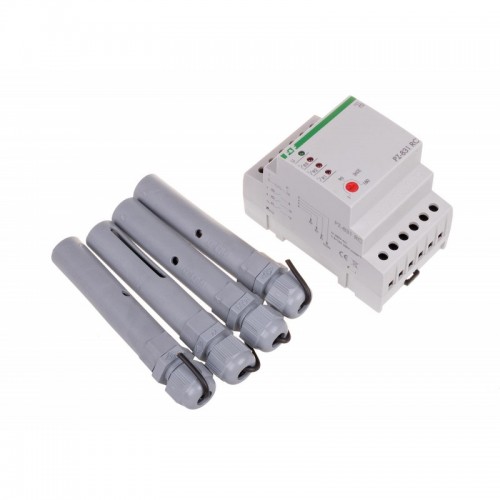

Реле контролю рівня рідини F&F PZ-831 RC, трирівневе 230V
Трерівневе. З регулюванням чутливості.
Реле PZ-831 RC призначені для виявлення присутності рідин, проводять електричний струм на рівнях монтажу датчиків затоплення. Дозволяють підтримувати сполучених мінімум і максимум контрольованої рідини в діапазоні, зазначеному користувачем.
Принцип дії

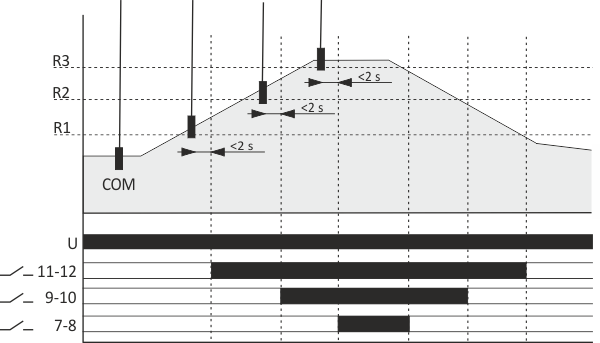

У сухому стані (всі реле відкриті) всі контакти реле розімкнуті. Коротке замикання базового зодна COM і наступного зонда рівня з рідиною замкне контакт реле, призначеного даному зонду. Наприклад, коли перший датчик рівня R1 переповнюється, базовий датчик COM і датчик рівня R1 замикаються. Це закриє контакт 11-12. Аналогічно для датчиків рівня R2 і R3. Коли рівень рідини опускається нижче датчика рівня (відкриття датчика COM і датчика рівня), він розмикає контакт, призначений даному датчику.
Характеристики: | |
Напруга живлення | 220 В |
Максимальний струм навантаження | 3 × 8 A |
Контакти | 3 NO/NC |
Споживана потужність | 1,1 Вт |
Тип зонда | PZ-2 |
Приєднання проводів | Затискачі гвинтові 4,0 мм^2 |
Кількість контрольованих рівнів | 3 рівні |
Зонд в комплекті | ТАК |
Робота з дощовою водою | НІ |
Розмір | 3 модулі типу S (52,5 мм) |
Монтаж | на DIN-рейку 35 мм |
Діапазон робочих температур | Від -25°С до +50°С |
Гарантія | 24 місяці |
Виробник | F&F |
