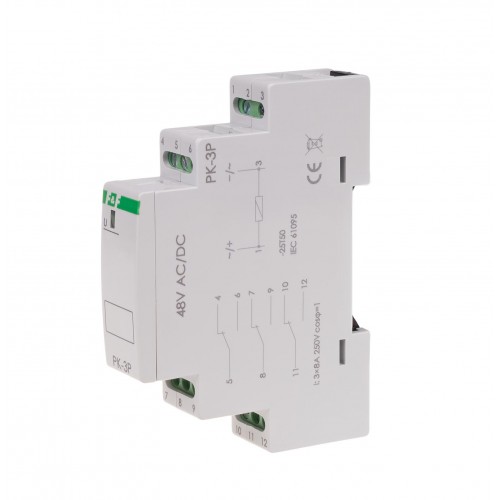

Електромагнітне реле PK-3P-48V

Модель:PK-3P-48V
  • Електромагнітне реле PK-3P-48V
  • Електромагнітне реле PK-3P-48V
  • Електромагнітне реле PK-3P-48V
  • Ціна: 554.26 грн.

Опис:

Призначення: для гальванічної розв`язки між силовими колами та колами керування електропристроями. Виконані в корпусі шириною в один модуль типу S для безпосереднього монтажу на DIN-рейці 35 мм.

Дія: подання напруги живлення на обмотку електромагніта реле спричинить перемикання контактів реле. Стан контактів реле сигналізується засвіченням зеленого світлодіоду. В момент пропадання напруги живлення контакти реле повернуться до попереднього (вільного) стану.

Схема підключення:


Додаткова інформація:



Напряжение питания 48 В AC/DC
Допуск напряжения питания -  -15÷10 %
Максимальный ток нагрузки - AC-1 2х8 A
Исполнительный элемент - реле
Конфигурация контактов - 3xNO/NC
Гальваническая развязка - ТАК
Максимальный потребляемый ток - 25 мA

Подключение - зажимы винтовые 2,5 мм2
Момент затяжки - 0,4 Нм
Рабочая температура - -25 ÷ 50 °C
Размеры - 1 модуль (18 мм)
Монтаж - на din-рейке 35 мм
Степень защиты - IP20
