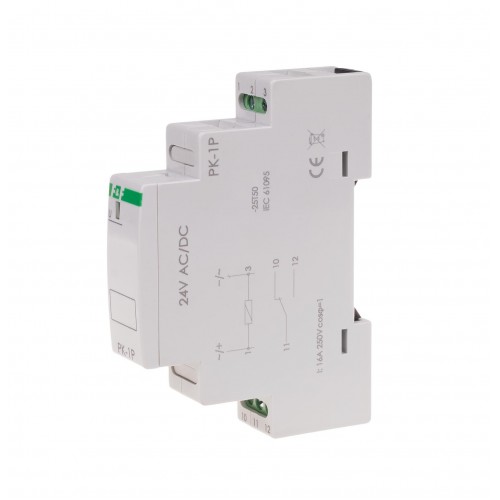

PK-1P-24V

  • PK-1P-24V
  • PK-1P-24V
  • PK-1P-24V
  • Цена: 354.54 грн.

Описание:

Назначение: для гальванической развязки между силовыми цепями и цепями управления электроустройствами. Выполнены в корпусе шириной один модуль S для непосредственного монтажа на DIN-рейке 35 мм

Действие: подача напряжения питания на обмотку электромагнита реле приведет к переключению контактов реле. Состояние контактов реле сигнализируется загоранием зеленого светодиода. В момент пропадания напряжения питания контакты реле вернутся в начальное (свободное) состояние.

Схема подключения:


Дополнительная информация:


Напряжение питания 24 В AC/DC
Допуск напряжения питания -  -15÷10 %
Максимальный ток нагрузки - AC-1 16 A
Исполнительный элемент - реле
Конфигурация контактов - 1xNO/NC
Гальваническая развязка - ДА
Максимальный потребляемый ток - 25 мA

Подключение - зажимы винтовые 2,5 мм2
Момент затяжки - 0,4 Нм
Рабочая температура - -25 ÷ 50 °C
Размеры - 1 модуль (18 мм)
Монтаж - на din-рейке 35 мм
Степень защиты - IP20
