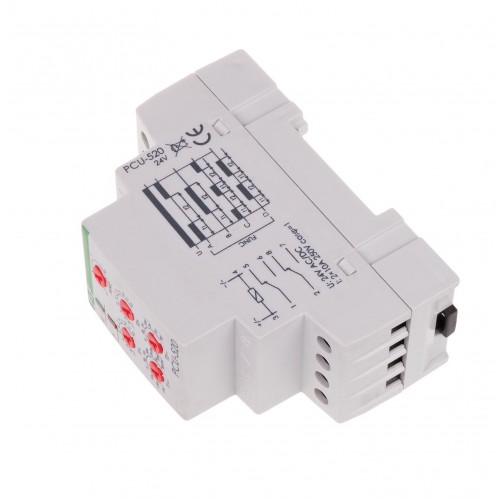

Реле времени PCU-520-24V, многфункциональное, двойное

Модель:PCU-520-24V
  • Реле времени PCU-520-24V, многфункциональное, двойное
  • Реле времени PCU-520-24V, многфункциональное, двойное
  • Цена: 1480.29 грн.

С возможностью независимой установки времени работы T1 и времени перерыва T2, питание: 24В АС/DC

Назначение: реле времени предназначены для передачи команд из одной электрической цепи в другую с определенной, заранее установленной задержкой. Применяются для управления устройствами промышленной и бытовой автоматики, вентиляции, обогрева, освещения, сигнализации и тому подобное.

Установка режима работы: рабочий режим устройства определяется комбинацией положения переключателей (например верхний в положении C, нижний в положении R определяют режим CR - циклическое включение).

Режимы работы:

Задержка выключения (IA)

В момент включения питания контакты выходного реле устройства замыкаются и начинается отсчет установленного времени t в установленном диапазоне xt, по окончании которого контакты возвращаются в начальное состояние. После выключения напряжения питания и его повторной подачи рабочий режим реле реализуется повторно.


Задержка включения (IR)

В момент включения питания, контакты выходного реле устройства остаются разомкнутыми и начинается отсчет установленного времени t в установленном диапазоне xt, по окончании которого контакты замыкаются. После выключения напряжения питания и его повторной подачи рабочий режим реле реализуется повторно.


Задержка выключения циклическая (CA)

Режим работы задержки выключения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.


Задержка включения циклическая (CR)

Режим работы задержки включения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.


Установка переключателя временного диапазона в положение:

ВКЛ – приводит к длительному замыканию контактов выходного реле при включенном питании.

ВЫКЛ – приводит к длительному размыканию контактов выходного реле при включенном питании.


Замечание:

При включенном питании реле не реагирует на изменения временного диапазона.
Изменения временного диапазона вступают в силу после выключения напряжения питания и его повторной подачи.
При включенном питании в установленном диапазоне можно плавно изменять выдержку времени.

Напряжение питания - 24 В AC/DC
Режим работы - задержка отключения, задержка включения, циклическая работа
Исполнительный элемент - реле
Максимальный ток нагрузки - 2×8 A
Конфигурация контактов - 2xNO/NC
Гальваническая развязка - ДА
Задержка срабатывания - 50 мс
Индикация состояния контакта - СВЕТОДИОД красный
Время действия - регулируемое 0,1 сек до 576 ч
Сигнализация питания - СВЕТОДИОД зеленый
Время отключения - регулируемая 0,1 сек до 576 ч
Подключение клеммы - винтовые 4,0 мм2
Момент затяжки - 0,5 Нм
Потребляемая мощность - 1,2 Вт
Рабочая температура - -25 ÷ 50 °C
Размеры - 2 модуля (35 мм)
Монтаж - на din-рейке 35 мм
Степень защиты - IP20
Технический паспорт PCU-520
