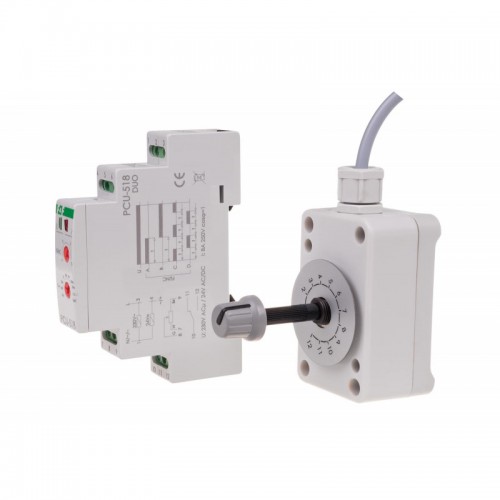

Реле времени с внешним потенциометром уставки времени PCU-518DUO, 1NO/NC, 230В и 24В
С внешним потенциометром уставки времени, 1NO/NC. Напряжение питания 230 В и 24 В
Реле времени служат для контроля времени в схемах промышленной автоматики и домашней (например: вентиляции, отопления, освещения, сигнализации, и т. д.).
ФУНКЦИИ:
* ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ (A)
Пока реле не срабатывает, контакт остается в положении 11-10. После подачи напряжения питания контакт переключается в положение 11-12 и начинается отсчет заданного времени работы t. После отсчета времени t контакт возвращается в положение 11-10. Повторная активация работы реле возможна после отключения напряжения питания и повторного включения.
* ЗАДЕРЖКА ВКЛЮЧЕНИЯ (B)
До и после подачи напряжения питания контакт остается в положении 11-10, начинается отсчет заданного времени работы t. После отсчета времени t контакт переключается в положение 11-12. Повторная активация режима работы реле возможна после отключения напряжения питания и повторного включения.
* ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ - ЦИКЛИЧЕСКАЯ (C)
Режим работы отключения осуществляется циклически с равными интервалами заданного времени работы и перерыва.
* ЗАДЕРЖКА ВКЛЮЧЕНИЯ - ЦИКЛИЧЕСКАЯ (D)
Режим работы задержки включения осуществляется циклически через равные промежутки заданного времени работы и перерыва.
Временные диапазоны
0,1s: | 0,1÷1,2 сек. |
1s: | 1÷12 сек. |
10s: | 10÷120 сек. |
1m: | 1÷12 мин. |
10m: | 10÷120 мин. |
2h: | 2÷24 час. |
1d: | 1÷12 дней (24÷288 час.) |
2d: | 2÷24 дней (48÷576 час.) |
ON - постоянно контакт в позиции 11-12, когда есть напряжение питания.
OFF - постоянно контакт в позиции 11-10, когда есть напряжение питания.
Напряжение питания - 230 В AC / 24 В AC/DC |
Режим работы - задержка отключения, задержка включения, циклическая работа |
Исполнительный элемент - реле |
Максимальный ток нагрузки - 8 А |
Конфигурация контактов - 1 x NO/NC |
Гальваническая развязка контаков - ДА |
Задержка срабатывания - 50 мс |
Индикация состояния контакта - СВЕТОДИОД красный |
Время действия - регулируемое 0,1 сек ÷ 24 ч |
Сигнализация питания - СВЕТОДИОД зеленый |
Внешний потенциометр ZP-18 - соединительный кабель 3×0,42 мм2; l: 70 см |
Внешний потенциометр ZP-18 - размеры коробки с кабельным вводом 83 мм x 42 мм x 30 мм |
Внешний потенциометр ZP-18 - высота / диаметр шпинделя 30 мм / Ø6 |
Внешний потенциометр ZP-18 - монтажное отверстие Ø10 мм |
Внешний потенциометр ZP-18 - сопротивление 100 k? |
Подключение - зажимы винтовые 2,5 мм2 |
Момент затяжки - 0,4 Нм |
Потребляемая мощность - 0,8 Вт |
Рабочая температура - -25 ÷ 50 °C |
Размеры - 1 модуль (18 мм) |
Монтаж - на din-рейке 35 мм |
Степень защиты - IP20 |
