Лічильник електроенергії LE-03MW-CT, 3-фазний, Modbus RTU, трансформаторного підключення

Модель:LE-03MW-CT
  • Лічильник електроенергії LE-03MW-CT, 3-фазний, Modbus RTU, трансформаторного підключення
  • Лічильник електроенергії LE-03MW-CT, 3-фазний, Modbus RTU, трансформаторного підключення
  • Ціна з ПДВ: 6 749.37 грн.

LE-03MW CT- це електронний 3-фазний лічильник електроенергії. Вимірює витрату енергії в двох напрямках. Призначений для вимірювання споживання енергії, трансформаторного підключення навантаження (пряме підключення до 6А).

Лічильник LE-03MW має вбудований годинник реального часу, що дозволяє вимірювати споживання електроенергії, розділено на різні тарифні зони. Оснащений інтерфейсами зв'язку RS-485 з протоколом Modbus RTU та портом відповідно до стандарту EN62056 (IEC1107), що дозволяє віддалено зчитувати та налаштовувати лічильник.

Послідовний порт RS-485 та протокол зв'язку MODBUS RTU дозволяють використовувати лічильник у віддалених мережах зчитування даних.


Характеристики пристрою:

- 3-фазний та двосторонній лічильник електроенергії;

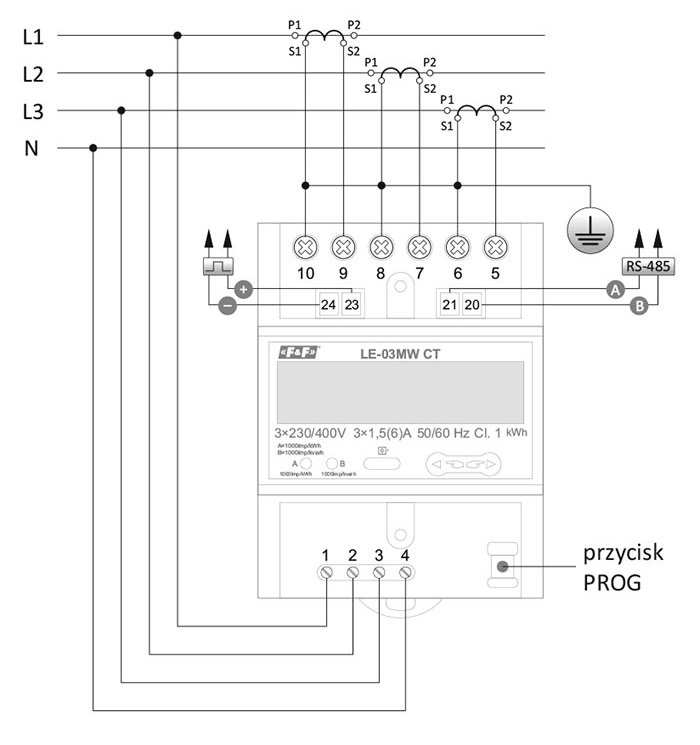

- трансформаторного підключення (пряме підключення до 6 А);

- вимірювання споживання енергії у чотирьох тарифних зонах;

- вбудований годинник реального часу з резервним акумулятором для переключення тарифних зон;

- режими обліку електроенергії:

  · загальна активна та реактивна енергія,

  · активна та реактивна енергія, поділена на окремі квадранти, 8 гармонограм часу, що поділяють день на тарифні зони;

- можливість розрахунку споживання електроенергії згідно з іншими графіками робочих днів та вихідних днів;

- можливість поділу року на вісім часових періодів - у кожному діапазоні споживання електроенергії (будні, вихідні) можна рахувати за різним графіком;

- вказівка ​​параметрів мережі (напруги, струми, активна потужність, реактивна потужність, повна потужність, коефіцієнт потужності, частота);

- розрахунок споживання електроенергії за індивідуальними тарифами;

- додатковий, обнуляємий, лічильник електроенергії;

- порт RS-485 - дозволяє працювати з системою MeternetPro - для дистанційного зчитування та налаштування лічильника електроенергії;

- протокол Modbus RTU - дозволяє працювати з системою MeternetPro - для дистанційного зчитування та налаштування лічильника електроенергії;

- порт оптичного зв'язку відповідно до EN62056 (IEC1107);

- два імпульсних виходи SO з програмованою кількістю імпульсів на кВт/год/кВАр.

- багатофункціональний дисплей;


Увага!

Лічильник енергії LE-03MW має можливість пломбування кришки входу і виходу.


Безкоштовна сервісна програма LE Config

Завдяки LE Config можна перевірити зчитування обчисленої енергетичної величини та здійснити основні налаштування параметрів лічильника.

LE Config також працює з лічильниками енергії:

LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW-CT

Завантажити тут LE-Config


Характеристики:
Напруга живлення 3×230/400 В+N
Максимальний струм навантаження 6 A
Споживана потужність 10 В; 2 Вт
Підключення 25 мм² гвинтові клеми
Напруга підключення SO+ SO- Не більше 30 В DС
Струм підключення SO+ SO- Не більше 27 мА
Час імпульсу SO+ SO- 35 мс
Клас точності 1
Мінімальний струм вимірювання 0,003 A
Діапазон показів лічильника залежить від коробки передач
Константа залежить від коробки передач
Імпульсний вихід відкритий колектор
Протокол зв'язку MODBUS RTU
Послідовний інтерфейс RS-485
Вимірювана напруга L-L 173÷500 B AC
Вимірювана напруга L-N 100÷289 B AC
Ізоляція 4 кВ/1 хв.; 6 кВ/1 мкс
Розмір 76×100×65 мм (модулі 4,5 DIN)
Монтаж на DIN-рейку 35 мм
Діапазон робочих температур -20÷55°C
Ступінь захисту IP51
Гарантія 24 місяці
Виробник F&F
